Стойки железобетонные центрифугированные СК, СКЦ, СЦ и СЦП
Область применения: возведение линий электропередачи напряжением 35-750 кВ.
Способ производства: центрифугирование из тяжелого бетона в соответствии с техническими условиями по ГОСТ 22687.0-85.
Стойки СК и СЦ используются: при расчетной температуре наружного воздуха (температуре наружного воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 55°С включительно; в I-VII районах по давлению ветра и в I-V районах по толщине стенки гололеда согласно СНиП 2.01.07-85; при сейсмичности площадки строительства до 9 баллов включительно.
Стойки, предназначенные для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции, должны удовлетворять дополнительным требованиям, установленным проектной документацией согласно СНиП 2.03.11-85 и указанным в заказе на изготовление стоек.


- 1 — продольная арматура;
- 2 — монтажные кольца;
- 3 — закладные изделия;
- 4 — спираль;
- С0 - С11 — привязка закладных изделий;
- ц. т. — центр тяжести;
- L — длина стойки;
- D1 и d1 — внутренние диаметры стойки;
- D2 и d2 — наружные диаметры стойки.
Стойки железобетонные конические | ||||||||
---|---|---|---|---|---|---|---|---|
Наименование | Размеры, мм | Объем, м3 | Масса, т | Ваг.норма | ||||
L | D1 | D2 | d1 | d2 | ||||
СК22.1-1.0 | 22600 | 540 | 650 | 330 | 440 | 1,9 | 5,03 | 16 |
СК22.1-1.1 | 22600 | 540 | 650 | 330 | 440 | 4,82 | ||
СК22.1-1.2 | 22600 | 540 | 650 | 330 | 440 | 4,77 | ||
СК22.1-2.0 | 22600 | 540 | 650 | 330 | 440 | 5,33 | ||
СК22.1-2.1 | 22600 | 540 | 650 | 330 | 440 | 4,85 | ||
СК22.1-2.2 | 22600 | 540 | 650 | 330 | 440 | 4,82 | ||
СК22.1-3.0 | 22600 | 540 | 650 | 330 | 440 | 5 | ||
СК22.1-3.1 | 22600 | 540 | 650 | 330 | 440 | 4,81 | ||
СК22.1-3.2 | 22600 | 550 | 650 | 340 | 440 | 1,8 | 4,53 | |
СК22.2-1.0 | 22600 | 490 | 650 | 310 | 440 | 2,3 | 6,57 | |
СК22.2-1.1 | 22600 | 490 | 650 | 310 | 440 | 6,42 | ||
СК22.2-1.2 | 22600 | 490 | 650 | 310 | 440 | 6,33 | ||
СК22.3-1.0 | 22600 | 510 | 650 | 310 | 440 | 2,2 | 6,22 | |
СК22.3-1.1 | 22600 | 510 | 650 | 310 | 440 | 6,09 | ||
СК22.3-1.2 | 22600 | 510 | 650 | 310 | 440 | 6,07 | ||
СК22.4-1.1 | 22600 | 440 | 650 | 340 | 540 | 2,5 | 5,09 | |
СК26.1-1.0 | 26000 | 500 | 650 | 300 | 410 | 6,9 | ||
СК26.1-1.1 | 26000 | 500 | 650 | 300 | 410 | 6,82 | ||
СК26.1-1.2 | 26000 | 500 | 650 | 300 | 410 | 6,76 | ||
СК26.1-1.3 | 26000 | 500 | 650 | 300 | 410 | 6,73 | ||
СК26.1-1.4 | 26000 | 500 | 650 | 300 | 410 | 6,75 | ||
СК26.1-1.5 | 26000 | 500 | 650 | 300 | 410 | 6,75 | ||
СК26.1-2.0 | 26000 | 500 | 650 | 300 | 410 | 6,93 | ||
СК26.1-2.1 | 26000 | 500 | 650 | 300 | 410 | 6,85 | ||
СК26.1-2.2 | 26000 | 500 | 650 | 300 | 410 | 6,8 | ||
СК26.1-2.3 | 26000 | 500 | 650 | 300 | 410 | 6,71 | ||
СК26.1-2.4 | 26000 | 500 | 650 | 300 | 410 | 6,74 | ||
СК26.1-2.5 | 26000 | 500 | 650 | 300 | 410 | 6,77 | ||
СК26.1-3.0 | 26000 | 500 | 650 | 300 | 410 | 7,05 | ||
СК26.1-3.1 | 26000 | 500 | 650 | 300 | 410 | 6,99 | ||
СК26.1-3.3 | 26000 | 500 | 650 | 300 | 410 | 6,8 | ||
СК26.1-3.4 | 26000 | 500 | 650 | 300 | 410 | 6,8 | ||
СК26.1-4.0 | 26000 | 500 | 650 | 300 | 410 | 6,93 | ||
СК26.1-4.1 | 26000 | 500 | 650 | 300 | 410 | 6,86 | ||
СК26.1-5.1 | 26000 | 500 | 650 | 300 | 410 | 7 | ||
СК26.1-6.0 | 26000 | 500 | 650 | 300 | 410 | 6,98 | ||
СК26.1-6.1 | 26000 | 500 | 650 | 300 | 410 | 6,91 | ||
СК26.1-6.2 | 26000 | 500 | 650 | 300 | 410 | 6,88 | ||
СК26.2-1.0 | 26000 | 504 | 650 | 280 | 410 | 7,11 | ||
СК26.2-1.1 | 26000 | 504 | 650 | 280 | 410 | 6,95 | ||
СК26.2-1.2 | 26000 | 504 | 650 | 280 | 410 | 6,85 |
Расшифровка условного обозначения центрифугированных стоек ЛЭП:
- СК - стойка коническая, СЦ - стойка цилиндрическая;
- 20;22;26 - длина стойки в метрах;
- 1...3 - условный номер сечения железобетонной стойки;
- 1...6 - несущая способность стойки и область ее применения в опоре ЛЭП;
- 0...5 - класс напрягаемой продольной арматуры;
- Х - наличие дополнительных закладных изделий, стойкость к воздействию агрессивной среды.
Стойки железобетонные конические секционные | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Наименование | Размеры, мм | Объем, м3 | Масса, т | Изгиб. момент, тс*м |
Класс бетона |
Ваг. норма |
||||
L | D1 | D2 | d1 | d2 | ||||||
СК22.1-1.1 P | 22600 | 540 | 650 | 330 | 440 | 1,92 | 5,05 | 27.0 | B30 | 8 |
СК22.1-2.1 P | 22600 | 540 | 650 | 330 | 440 | 1,92 | 5,05 | 33.2 | B30 | 8 |
СК22.1-3.1 P | 22600 | 540 | 650 | 330 | 440 | 1,92 | 5,37 | 21.92 | B30 | 8 |
СК22.2-1.1 P | 22600 | 490 | 650 | 310 | 440 | 2,32 | 6,78 | 53.5 | B40 | 8 |
СК22.3-1.1 P | 22600 | 510 | 650 | 310 | 440 | 2,22 | 6,43 | 34.1 | B40 | 8 |
СК26.1-1.1 P | 26000 | 500 | 650 | 300 | 410 | 2,52 | 7,15 | 47.1 | B40 | 6 |
СК26.1-2.1 P | 26000 | 500 | 650 | 300 | 410 | 2,52 | 7,18 | 47.1 | B40 | 6 |
СК26.1-3.1 P | 26000 | 500 | 650 | 300 | 410 | 2,52 | 7,33 | 54.2 | B40 | 6 |
СК26.2-1.1 P | 26000 | 504 | 650 | 280 | 410 | 2,52 | 7,15 | 46.1 | B40 | 6 |
СК26.1-6.1 P | 26000 | 500 | 650 | 300 | 410 | 2,52 | 7,15 | 46.2 | B40 | 6 |
СК26.1-5.1 P | 26000 | 500 | 650 | 300 | 410 | 2,52 | 7,33 | 58.91 | B40 | 6 |
СК26.1-4.1 P | 26000 | 500 | 650 | 300 | 410 | 2,52 | 7,01 | 43.14 | B40 | 6 |

Секционирование стоек на элементы длиной до 13,5м облегчает транспортировку и складирование. Хранение, складирование, погрузку и транспортировку производят по нормативным документам с учетом того, что для транспортировки секционированных сборных стоек СК22, СК26 не требуется применять сцепы из двух платформ со специальным возвратным турникетным оборудованием, что позволяет существенно сократить расходы по доставке.
Кроме того, при секционировании увеличивается жесткость отдельных секций, что ведет к снижению повреждаемости элементов при транспортировке.
Соединение частей стойки производится на строительной площадке при помощи фланцев и болтового соединения.

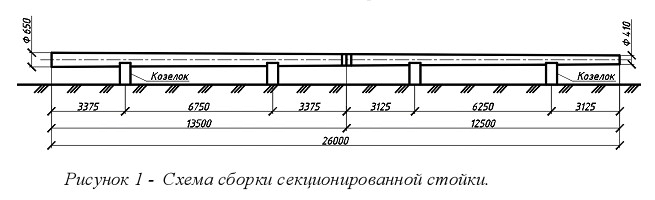

Секционированные стойки этой конструкции изготавливаются в конической опалубке общей длиной 26 м и 22,6 м. Каждая стойка опоры состоит из двух секций длиной по 13,5м и 12,5 м для стойки общей длиной 26 м и длиной 12,5м и 10,1м для стойки общей длиной 22,6 м.
Стойки железобетонные цилиндрические | |||||
---|---|---|---|---|---|
Наименование | Высота стойки | D1 | D2 | Объем, м3 | Масса, т |
СЦ 20.1-1.1 | 20000 | 690/640* | 800 | 3,06 | 8,54 |
СЦ 20.1-2.1 | 20000 | 690/640* | 800 | 3,06 | 8,54 |
СЦ 20.2-1.0 | 20000 | 630 | 800 | 3,65 | 10,28 |
СЦ 20.2-1.1 | 20000 | 630 | 800 | 3,65 | 10,16 |
СЦ 20.2-1.2 | 20000 | 630 | 800 | 3,65 | 10,08 |
СЦ 20.2-2.1 | 20000 | 630 | 800 | 3,65 | 10,32 |
СЦ 20.2-3.1 | 20000 | 630 | 800 | 3,65 | 10,32 |
СЦ 20.2-4.1 | 20000 | 630 | 800 | 3,65 | 10,32 |
СЦ 20.3-1.0н | 20000 | 640 | 800 | 3,47 | 10 |
СЦ 20.3-1.0в | 20000 | 640 | 800 | 3,47 | 9,81 |
СЦ 20.3-1.1н | 20000 | 640 | 800 | 3,47 | 9,88 |
СЦ 20.3-1.1в | 20000 | 640 | 800 | 3,47 | 9,62 |
СЦ 22.1-1.0 | 22200 | 450/430* | 560 | 2,09 | 5,87 |
СЦ 22.1-1.1 | 22200 | 450/430* | 560 | 2,09 | 5,82 |
СЦ 26.1-1.0 | 26400 | 440 | 560 | 2,4 | 6,79 |
СЦ 26.1-1.1 | 26400 | 440 | 560 | 2,4 | 6,69 |
СЦ 26.2-1.0 | 26400 | 440 | 560 | 2,2 | 6,19 |
СЦ 26.3-1.0 | 26400 | 450 | 560 | 2,2 | 6,24 |
СЦ 26.3-1.1 | 26400 | 450 | 560 | 2,2 | 6,14 |
СЦ 26.3-1.2 | 26400 | 450 | 560 | 2,2 | 6,13 |
СЦ 26.3-2.0 | 26400 | 450 | 560 | 2,2 | 6,18 |
СЦ 26.3-2.1 | 26400 | 450 | 560 | 2,2 | 6,1 |
Стойки порталов цилиндрические центрифугированные | |||||
---|---|---|---|---|---|
Наименование | Высота стойки | D1 | D2 | Объем, м3 | Масса, т |
СЦП 120-200 | 12000 | 450 | 560 | 1,05 | 2,6 |
СЦП 140-280 | 14000 | 450 | 560 | 1,22 | 3,05 |
СЦП 170-290 | 17000 | 450 | 560 | 1,48 | 3,7 |
СЦП 195-310 | 19450 | 450 | 560 | 1,7 | 4,25 |
СЦП 220-350 | 22000 | 450 | 560 | 1,94 | 4,85 |
СЦП 1 | 22200 | 560 | 560 | 1,94 | 4,85 |
СЦП 2 | 19450 | 560 | 560 | 1,70 | 4,25 |
СЦП 3 | 15250 | 560 | 560 | 1,36 | 3,39 |
СЦП 4 | 14000 | 560 | 560 | 1,22 | 3,05 |
Примечания:
1. При вычислении массы изделия средняя плотность бетона принята 2500 кг/м3.
2. Для стоек СК22.3-1 прочностные характеристики приведены для сечения на отметке 4,7 м от вершины стойки в числителе и на отметке 3,0 м от комля - в знаменателе.
3. Для стоек, изготовляемых из тяжелого бетона класса В50 и выше, допускается принимать размеры D1 и d1, отличающимися от установленных таблицей.
4. Опоры СК и СЦ отгружаются на двух платформах, составленных в сцеп с применением специальных турникетов. Возврат турникетов на завод изготовитель осуществляется за счет покупателя.
