Несиловая трубчатая опора освещения - ОС0,2

Обозначение Н(м) h (м) Вес(кг) Обозначение Н(м) h (м) Вес(кг) ОС-0,2-2,5-0,8 2,5 0,8 50,2 ОС-0,2ф-2,5-0,8 2,5 0,8 45,2 ОС-0,2-3,0-0,8 3 0,8 55 ОС-0,2ф-3,0-0,8 3 0,8 47 ОС-0,2-3,0-1,0 3 1 55,3 ОС-0,2ф-3,0-1,0 3 1 48,5 ОС-0,2-3,5-0,8 3,5 0,8 58,9 ОС-0,2ф-3,5-0,8 3,5 0,8 68,7 ОС-0,2-3,5-1,0 3,5 1 60,1 ОС-0,2ф-3,5-1,0 3,5 1 69,2 ОС-0,2-4,0-0,8 4 0,8 62,9 ОС-0,2ф-4,0-0,8 4 0,8 72,7 ОС-0,2-4,0-1,0 4 1 64 ОС-0,2ф-4,0-1,0 4 1 73 ОС-0,2-4,0-1,5 4 1,5 65 ОС-0,2ф-4,0-1,5 4 1,5 73 ОС-0,2-4,5-0,8 4,5 0,8 66,9 ОС-0,2ф-4,5-0,8 4,5 0,8 76,7 ОС-0,2-4,5-1,0 4,5 1 67 ОС-0,2ф-4,5-1,0 4,5 1 76,7 ОС-0,2-4,5-1,5 4,5 1,5 68 ОС-0,2ф-4,5-1,5 4,5 1,5 75 ОС-0,2-5,0-0,8 5 1,5   ОС-0,2ф-5,0-0,8 5 0,8 80,7 ОС-0,2-5,0-1,0 5 1   ОС-0,2ф-5,0-1,0 5 1 80,7 ОС-0,2-5,0-1,5 5 1,5   ОС-0,2ф-5,0-1,5 5 1,5 78

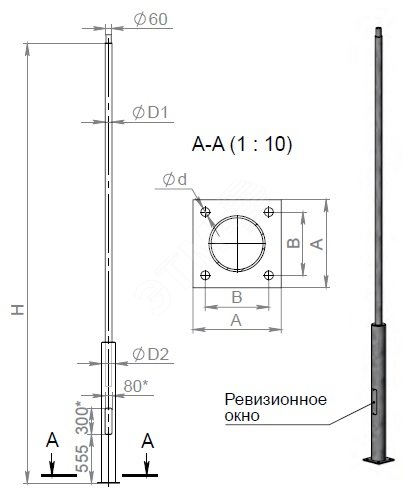

 Маркировка опоры: ОС-0,2(0,2ф) – Х1 – Х2
ОС-0,2(0,2ф) – опора освещения трубчатого типа прямостоечная (фланцевая)
Х1 – Рабочая (надземная) часть опоры
Х2 – Подземная часть опоры

 К данному типу конструкций относятся опоры облегченные трубчатые используемые для наружного функционального и декоративного освещения. Устанавливаются эти опоры в городских парках, скверах, площадях, на бульварах, аллеях, набережных, автозаправочных станциях и прилегающих к ним территориях, коттеджных поселков и прочих крупных объектов. Конструкция облегченных трубчатых опор подразумевает крепеж светильников венчающего типа, либо закрепление кронштейнов под светильники подвесного, консольного либо венчающего типа. Подвод кабелей электрической сети осуществляется подземным способом, для чего, в нижней части опоры имеются соответствующие отверстия. Использование опор не по назначению, а именно: в качестве опоры воздушной линии электропередач не допускается ни при каких обстоятельствах.

Для увеличения сроков службы изготавливаемых на нашем заводе не силовых трубчатых опор освещения, все они проходят специальную обработку, в ходе которой на их поверхность наносится антикоррозийное покрытие. Процесс нанесения защитного слоя проходит строго по ГОСТ 9.307-89 (метод горячего цинкования металлической поверхности). В результате такой обработки срок службы наших опор составляет не менее 25-30 лет.

Поверхность опоры может быть обработана лакокрасочными материалами, при пожелании заказчика. О необходимости процедуры и желаемом цвете обязательно сообщайте заранее.

Наше предприятие выпускает не силовые трубчатые опоры освещения в двух вариациях: прямостоечной и фланцевой. Отличия между исполнениями заключаются в способе установки опоры. Прямостоечные трубчатые опоры освещения устанавливаются в грунтовые котлованы (глубину, ширину и прочие параметры котлована рассчитывают заранее в соответствии с типом грунта и климатическими условиями района), после чего отцентровываются и заливаются бетоном (марка которого также определяется в зависимости от климатических условий эксплуатации опоры). В отличии от прямостоечных, фланцевые трубчатые опоры освещения устанавливаются на специальное железобетонное основание, в которое вмурован стальной опорный фундамент (марка опорного фундамента указана в нашем каталоге для каждой опоры отдельно). Именно на этот опорный фундамент и устанавливается трубчатая опора освещения, после чего закрепляется фланцевым соединением.
