Анкерно-угловая опора 1,2УБ35-2

Конструкция анкерно-угловой опоры 1,2УБ35-2 построена на основе стойки СЦ20.1-2.1. Единственным, эксклюзивным поставщиком данного типа стоек и, соответственно, всех видов опор, возводимых на их основе, является предприятие ЛЭПРФ.

В местах поворота магистрали ЛЭП, возникают серьезные дополнительные нагрузки. Эти нагрузки называются продольными, так как вектор их действия направлен вдоль линии проводов. Продольные нагрузки действуют на опору постоянно и потому, применение обычных промежуточных опор недопустимо. На таких участках ЛЭП устанавливаются анкерно-угловые опоры. Они отличаются повышенной прочностью и жесткостью конструкции и рассчитаны на эксплуатацию при постоянных продольных нагрузках.

Анкерные опоры, из-за усиленной конструкции, несколько сложнее и дороже в производстве. Поэтому их отпускная цена значительно отличается от стоимости промежуточных опор. Для минимизации стоимости ЛЭП, стараются сократить число поворотов, чтобы уменьшить число необходимых опор усиленной конструкции.

Анкерно-угловая опора 1,2УБ35-2 является типовой моделью опоры данного класса. Эта инженерная конструкция изготавливается из железобетона. Элементом, помогающим опоре справиться с постоянными продольными нагрузками, является, закапываемый в землю, ригель.

Анкерно-угловая опора 1,2УБ35-2 является двухцепной. Это означает, что использование данного инженерного сооружения экономически обосновано лишь в случае прокладывания двух независимых цепей по одной магистрали ЛЭП. Во всех иных случаях, использование данной опоры неприемлемо с финансовой точки зрения.

Ниже представлены основные характеристики данной опоры.

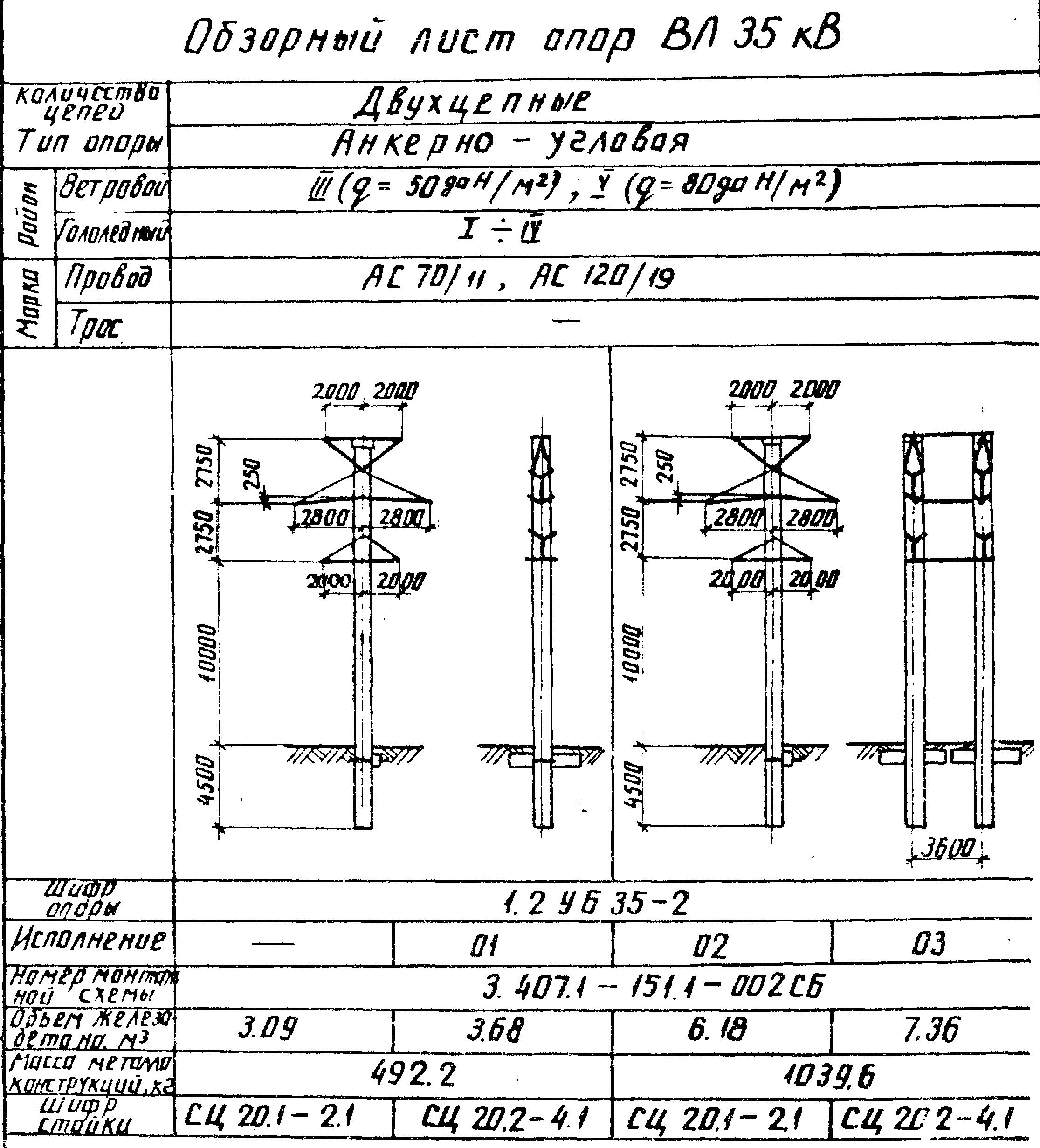

Двухцепная анкерно-угловая железобетонная опора 1,2УБ35-2
Двухцепная анкерно-угловая железобетонная опора 1,2УБ35-2
