Анкерно-угловая опора 1,2УБ35-2 (исп. 03)

Конструкция анкерно-угловой опоры 1,2УБ35 (исп. 03) предполагает использование стойки СЦ20.2-4.1 в качестве основы. В России, стойки СЦ20.2-4.1 изготавливаются и реализуются исключительно нашим предприятием, то есть мы являемся эксклюзивным, прямым поставщиком данных железобетонных конструкций. Лучшие цены и минимальные сроки поставки опор сможем обеспечить только мы!

Анкерно-угловые опоры, используемые при строительстве линий электропередач, являются сложным в производстве, достаточно дорогим, но в тоже время надежным и необходимым элементом. Данный тип опор устанавливается на сложных участках трассы ЛЭП и характеризуется повышенной жесткостью конструкции, общей надежностью и прочностью. К сложным участкам трассы ВЛ относятся: повороты на угол, больше 20 градусов, переход через естественные или созданные человеком препятствия, опорные точки магистрали. В таких местах, на опоры постоянно действуют дополнительные нагрузки, и опоры других типов конструкций не рассчитаны на эксплуатацию в подобных условиях.

Более сложная конструкция анкерно-угловых опор, использование большего количества материалов, неизбежно сказывается на стоимости. Цены на анкерно-угловые опоры значительно выше, чем на промежуточные опоры. И именно из-за этого, количество мест, где необходимо использование анкерно-угловых опор на проектируемой магистрали ЛЭП стремятся минимизировать.

Анкерно-угловая опора 1,2УБ35-2(исп03) относится к двухцепным, двухстоечным опорам. На практике это означает, что применение данной опоры экономически целесообразно в случае прокладки магистрали ЛЭП, по которой будут подводиться две отдельные, независимые электрические цепи. Кроме того, данная конструкция, составленная из двух стоек, обладает повышенной (в сравнении с одностоечными аналогами) надежностью, прочностью и жесткостью. В качестве элементов противодействующих нагрузкам, используются два ригеля (по одному на каждую стойку). Согласно проектной документации, данная анкерно-угловая опора может использоваться в III – V зонах по ветровой нагрузке и в I-IV зонах по толщине стенки гололеда.

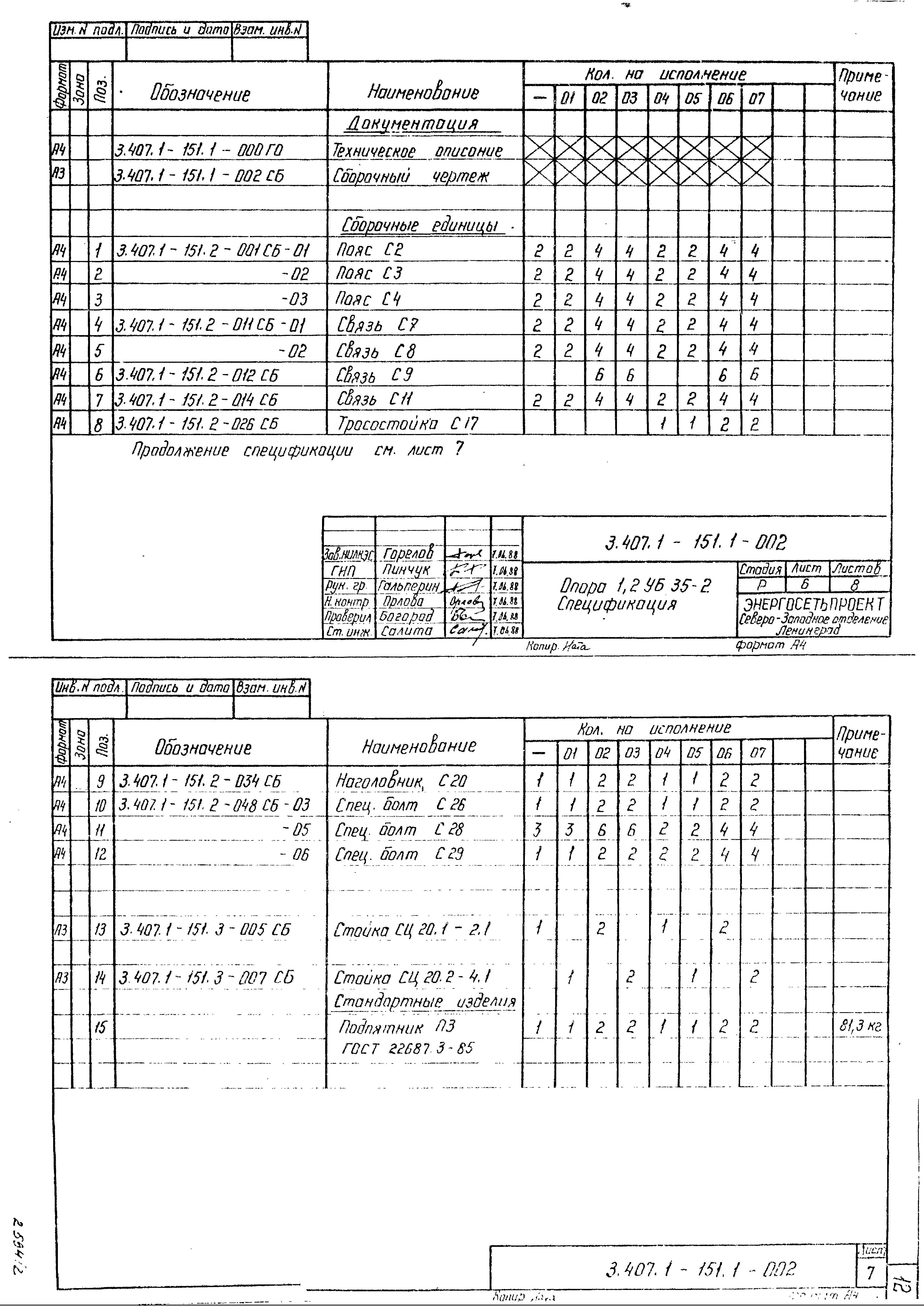

Дополнительная информация об анкерно-угловой опоре 1,2УБ35-2(исп03) представлена ниже, на выдержках из проекта .
