Промежуточная опора ПСБ110-1

Для обеспечения населения электроэнергией в рамках каждого государства создается своя собственная энергетическая сеть, которая объединяет воедино электростанции, распределительные пункты и конечных потребителей (в роли которых выступает не только население, но и промышленные предприятия). Объединяются эти элементы с помощью высоковольтных линий электропередач различного номинала напряжения. На участках от электростанций до распределительных пунктов или других электростанций возводятся ВЛ номиналом 220кВ и выше. От распределительных пунктов до крупных потребителей (завод или густонаселенный район) прокладывают ВЛ номиналом 35-150кВ.

При строительстве магистралей высоковольтных линий электропередач на прямых участках трассы устанавливают опоры промежуточного типа. Основное функциональной назначение данных инженерных сооружений заключается в поддержании проводов на заданном (безопасном) расстоянии от поверхности.

На участках преодоления препятствий, на опору действуют дополнительные серьезные продольные нагрузки. Для их преодоления используют опоры анкерно-углового типа. В том случае, если препятствие небольшое, или необходимо немного увеличить пролетное расстояние – экономически целесообразно использовать опоры промежуточного типа, немного усиленной конструкции.

Железобетонная промежуточная опора ПСБ110-1 относится именно к этому виду опор. Изготовленная на предприятии ЛЭПРФ, опора ПСБ110-1 обладает значительным запасом прочности конструкции, благодаря чему допускается к установке и эксплуатации в сложных климатических районах: III по ветровой нагрузке и I-IV по толщине стенки гололеда.

Благодаря использованию качественных материалов, а также применению новой технологии изготовления, предварительно напряженные железобетонные конические стойки, служащие основой для опоры, практически не растрескиваются в процессе эксплуатации, что значительно продлевает допустимый срок службы всей конструкции.

Крепежная арматура (зажимы и траверсы) промежуточной железобетонной опоры ПСБ110-1 рассчитана на подвес проводов АС-95, АС-150, АСО-240. Для данных типов проводов, в проектной документации указаны пролетные расстояния. В случае подвеса иных проводов, рекомендуется произвести расчет пролетных расстояний заново. Конструкция опоры ПСБ110-1 предусматривает установку тросостойки и крепеж троса марки С50.

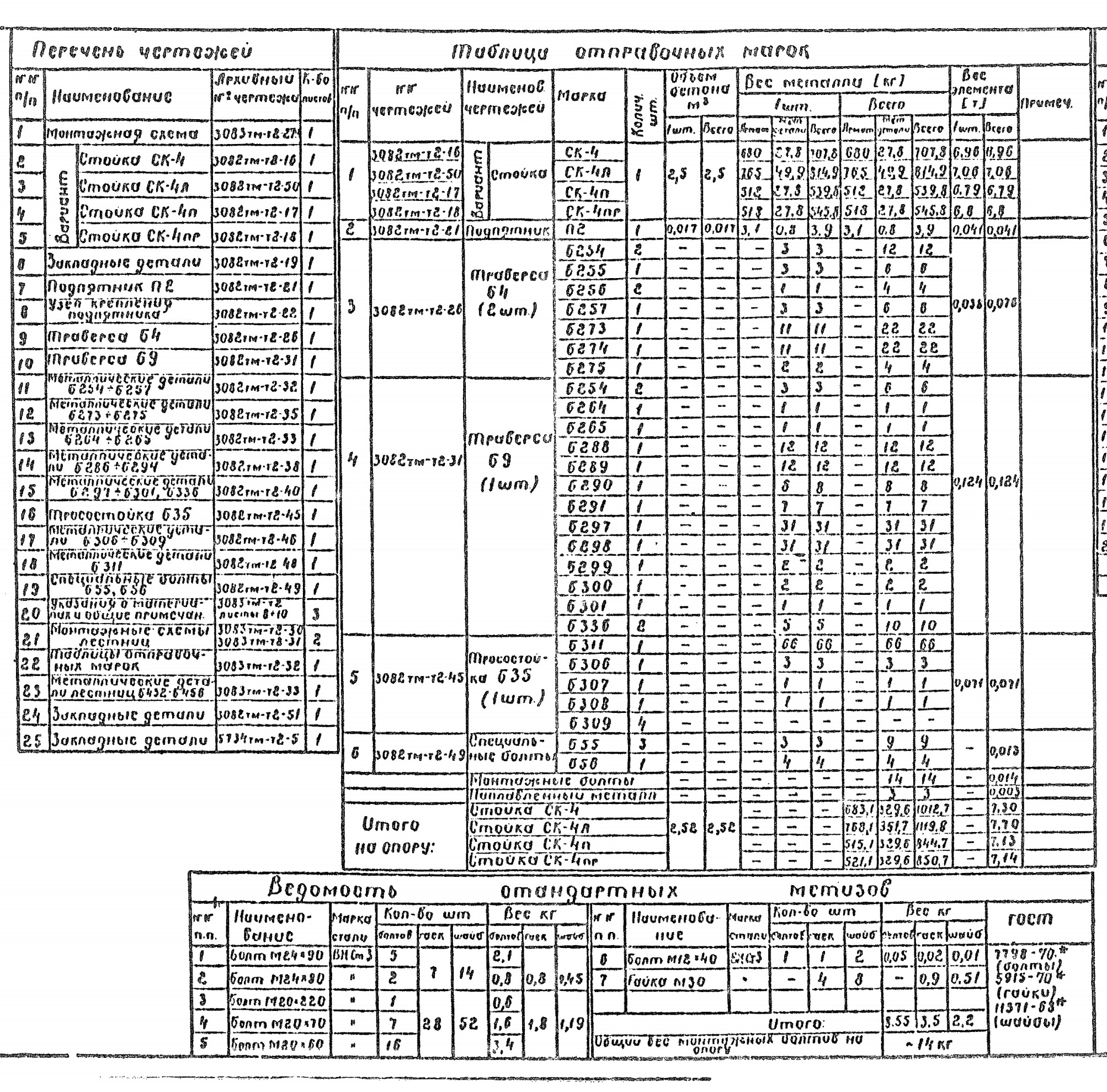

На представленных ниже выкладках из проектной документации содержится информация о спецификации элементов железобетонной опоры ПСБ110-1 и допустимых условиях эксплуатации.
