СИП
Самонесущий изолированный провод, СИП, применяется для передачи электроэнергии как в магистралях, так и в ответвительных линиях с напряжением до 35 кВ.
СИП изготовлен из алюминиевых жил, скрученных из проволоки. Внешняя оболочка изготовлена из светостабилизированного сшитого полиэтилена. О преимуществах изолированных проводов можно прочитать здесь.
Технические характеристики
- Нагрузка до 35кВ.
- Частота сети 50 Гц.
- Температурные условия эксплуатации: от - 50 градусов до +50.
- Установка и натяжка при температуре до -20.
- Срок службы около 50 лет.
- Гарантия 5 лет.
![]() |

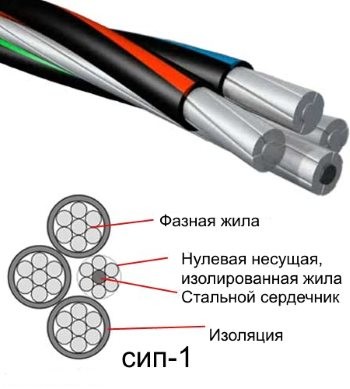

СИП 1 - провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из термопластичного полиэтилена, с нулевой несущей неизолированной жилой из алюминиевого сплава со стальным сердечником. СИП 1А - провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного полиэтилена, с нулевой несущей жилой, изолированной светостабилизированным полиэтиленом. |
![]() |

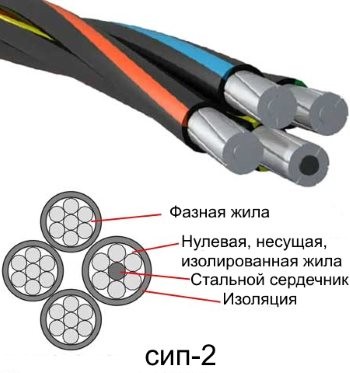

СИП 2 - провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена, с нулевой несущей неизолированной жилой из алюминиевого сплава. СИП 2А - провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена, с несущей жилой из алюминия, изолированной светостабилизированным сшитым полиэтиленом. СИП 2F - провод самонесущий с алюминиевыми фазными токопроводящими жилами, изолированными светостабилизированным полиэтиленом, с несущей нулевой алюминиевой неизолированной жилой. СИП 2АF - самонесущий провод с несущей нулевой жилой, изолированной светостабилизированным полиэтиленом, с сепаратором или без него, или без несущей жилы. |
![]() |

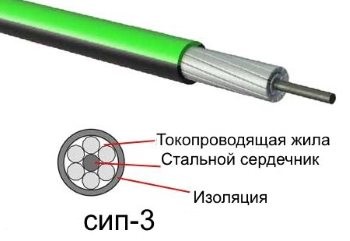

СИП 3 - провод, состоящий из нулевого скрученного проводника со стальным стержнем и изоляцией из сшитого полиэтилена. |
![]() |

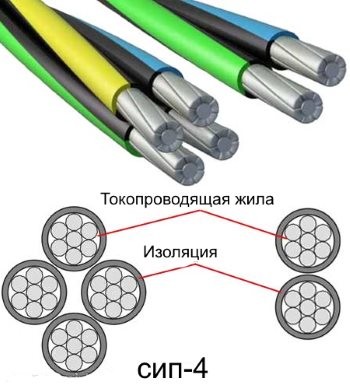

СИП 4 - провод без несущего троса, в котором все жилы изолированы термопластичным полиэтиленом и имеют равное сечение. Крепление такого провода производится в анкерных и в поддерживающих зажимах сразу за все 4 провода. Поэтому и суммарная разрывная прочность и суммарная допустимая нагрузка в этом проводе больше, чем в несущем тросе проводов СИП 1А и СИП 2А аналогичного сечения. |
![]() |

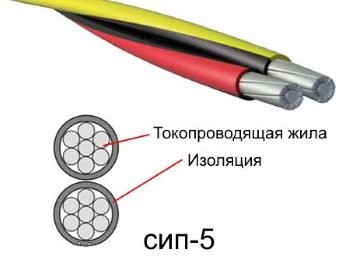

СИП-5 - без несущего нулевого троса, из изолированных жил с покрытием из светостабилизированного полиэтилена, где каждая нить имеет отдельную изоляцию. |
Кроме данного вида классификации, провода СИП можно классифицировать по сечению токонесущих жил (4х16, 2х16, 4х50, 4х25 и т.д.).
Выбор сечения проводов SIP
Сечение провода СИП в каждом конкретном случае определяется на основании нескольких параметров:
- механическая прочность;
- термическая стойкость при токах КЗ;
- потери напряжения;
- нагрев;
- экономическая плотность тока.
Необходимо принимать наибольшее сечение, требуемое этими техническими условиями.
При выборе сечений СИП по нагреву следует учитывать материал изоляции провода: термопластичный или сшитый полиэтилен.
Режим эксплуатации | Допустимые температуры для провода, t*С | |
---|---|---|
СИП-1, СИП-1А, СИП-4, СИПи-4 (термопластичный полиэтилен) | СИП-2, СИП-2А, СИПс-4, СИП-3, ПЗВ, ПЗВГ (сшитый полиэтилен) | |
Нормальный режим | 70 | 90 |
Режим перегрузки | 80 | 130 |
Короткое замыкание длительностью до 5с | 135 | 250 |
Режим перегрузки СИП допускается до 8 ч в сутки, не более 100 ч в год и не более 1000 ч за весь срок службы провода.
Количество жил и их сечение, кв.мм | Омическое сопротивление фазной жилы, Ом/км | Омическое сопротивление несущей жилы, Ом/км | Допустимый длительный ток фазной жилы, А | Односекундный ток термической стойкости фазной жилы, кА |
---|---|---|---|---|
2 x 16 | 1.91 | - | 75 (105) | 1.0 |
3 x 16 | 1.91 | - | 70 (100) | 1.0 |
4 x 16 | 1.91 | - | 70 (100) | 1.0 |
2 x 25 | 1.2 | - | 100 (135) | 1.6 |
3 x 25 | 1.2 | - | 95 (130) | 1.6 |
4 x 25 | 1.2 | - | 95 (130) | 1.6 |
5 x 16 | 1.91 | - | 70 (100) | 1.0 |
5 x 25 | 1.2 | - | 95 (130) | 1.6 |
1 x 16 + 1 x 25 | 1.91 | 1.38 | 75 (105) | 1.0 (1.5) |
3 x 16 + 1 x 25 | 1.91 | 1.38 | 70 (100) | 1.0 (1.5) |
3 x 25 + 1 x 35 | 1.20 | 0.99 | 95 (130) | 1.6 (2.3) |
3 x 35 + 1 x 50 | 0.87 | 0.72 | 115 (160) | 2.3 (3.2) |
3 x 50 + 1 x 50 | 0.64 | 0.72 | 140 (195) | 3.2 (4.6) |
3 x 50 + 1 x 70 | 0.64 | 0.49 | 140 (195) | 3.2 (4.6) |
3 x 70 + 1 x 70 | 0.44 | 0.49 | 180 (240) | 4.5 (6.5) |
3 x 70 + 1 x 70 | 0.44 | 0.49 | 180 (240) | 4.5 (6.5) |
3 x 50 + 1 x 95 | 0.44 | 0.36 | 180 (240) | 4.5 (6.5) |
3 x 95 + 1 x 70 | 0.32 | 0.49 | 220 (300) | 5.2 (6.9) |
3 x 95 + 1 x 95 | 0.32 | 0.36 | 220 (300) | 5.2 (6.9) |
3 x 120 + 1 x 95 | 0.25 | 0.36 | 250 (340) | 5.9 (7.2) |
4 x 16 + 1 x 25 | 1.91 | 1.38 | 70 (100) | 1.0 (1.5) |
4 x 25 + 1 x 35 | 1.20 | 0.99 | 95 (130) | 1.6 (2.3) |
Количество жил и их сечение, кв.мм | Омическое сопротивление фазной и нулевой жил, Ом/км | Допустимый длительный ток фазной жилы, А | Односекундный ток термической стойкости фазной и нулевой жил, кА |
---|---|---|---|
n x 25 | 1.20 | 95 (130) | 1.6 (2.3) |
n x 35 | 0.89 | 115 (160) | 2.3 (3.2) |
n x 50 | 0.64 | 140 (195) | 3.2 (4.6) |
n x 70 | 0.44 | 180 (240) | 4.5 (6.5) |
n x 95 | 0.32 | 220 (290) | 6.0 (7.0) |
n x 120 | 0.25 | 250 (340) | 7.6 (7.6) |
Сечение, кв.мм | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 |
---|---|---|---|---|---|---|---|---|
I Доп., А | 175 | 210 | 265 | 330 | 390 | 450 | 510 | 605 |
Преимущества проводов СИП
- Безопасность. (Провода данного типа не подвержены обледенению).
- Простой монтаж. (При помощи специальной арматуры).
- Снижение затрат при подготовительных работах и монтаже.(Уменьшение ширины просеки, возможность вести монтаж проводов по фасадам зданий в условиях городской застройки, применение более коротких опор, отсутствие изоляторов и дорогостоящих траверс ).
- Снижение энергетических потерь. (Уменьшение более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными).
- Экономичность. За счет сокращения расходов на аварийно-восстановительные работы при эксплуатации (Уровень снижения эксплуатационных расходов доходит до 80 процентов).
- Значительное снижение несанкционированных подключений к линии и случаев воровства и вандализма.
Массогабаритные характеристики
Марка и номинальное напряжение провода | Номинальный наружный диаметр, мм | Расчетный наружный диаметр провода, мм | Расчетная масса 1 км провода, кг |
---|---|---|---|
СИП-1-0.6/1 | 1 x 16+1 x 25 | 15 | 135 |
3 x 16+1 x 25 | 22 | 270 | |
3 x 25+1 х 35 | 26 | 390 | |
3 x 35+1 x 50 | 30 | 530 | |
3 x 50+1 x 50 | 32 | 685 | |
3 x 50+1 x 70 | 35 | 740 | |
3 x 70+1 x 70 | 37 | 930 | |
3 x 70+1 x 90 | 41 | 990 | |
3 x 95+1 x 70 | 41 | 1190 | |
3 x 95+1 x 95 | 43 | 1255 | |
3 x 120+1 x 95 | 46 | 1480 | |
3 x 150+1 x 95 | 52 | 2330 | |
3 x 240+1 x 95 | 56 | 2895 | |
СИП-2-0,6/1 | 3 x 16+1 x 25 | 24 | 308 |
3 x 16+1 x 54.6 | 28 | 427 | |
3 x 25+1 x 35 | 27 | 424 | |
3 x 35+1 x 50 | 31 | 571 | |
3 x 35+1 x 54.6 | 32 | 606 | |
3 x 50+1 x 50 | 34 | 727 | |
3 x 50+1 x 54.6 | 35 | 762 | |
3 x 50+1 x 70 | 36 | 798 | |
3 x 70+1 x 54.6 | 39 | 973 | |
3 x 70+1 x 70 | 40 | 1010 | |
3 x 70+1 x 95 | 41 | 1087 | |
3 x 95+1 x 70 | 43 | 1240 | |
3 x 95+1 x 95 | 45 | 1319 | |
3 x 120+1 x 95 | 48 | 1553 | |
3 x 150+1 x 95 | 50 | 1787 | |
3 x 185+1 x 95 | 55 | 2403 | |
3 x 240+1 x 95 | 60 | 2968 | |
СИП-3-20 | 1 x 35 | 12 | 165 |
1 x 50 | 13 | 215 | |
1 x 70 | 15 | 282 | |
1 x 95 | 16 | 364 | |
1 x 120 | 18 | 445 | |
1 x 150 | 19 | 540 | |
1 x 185 | 21 | 722 | |
1 x 240 | 24 | 950 | |
СИП-3-35 | 1 x 35 | 14 | 209 |
1 x 50 | 16 | 263 | |
1 x 70 | 17 | 334 | |
1 x 95 | 19 | 421 | |
1 x 120 | 20 | 518 | |
1 x 150 | 22 | 618 |
