Для построения эстетичной и функциональной осветительной сети в городских условиях (для освещения парков, скверов, памятников, площадей, бульваров и пр.) все чаще используются декоративные опоры освещения. Они будут оптимальным выбором и для освещения таких коммерческих объектов как: спортивные комплексы, уличные кафе и рестораны, автозаправочные станции и санаторные комплексы, коттеджные поселки и отдельно стоящие загородные усадьбы. Причина их популярности заключается в их высоких эстетичных показателях, невысокой цене и длительным сроком эксплуатации.
Лучший выбор
В качестве декоративных элементов систем уличного освещения предпочтительнее использовать металлические опоры, так как бетонные столбы со временем начинают крошиться и трескаться, что самым негативным образом сказывается на их внешнем виде. Большой популярностью пользуется стальная опора. Она прочна, хорошо выдерживает ветровые, вибрационные и ударные нагрузки, не крошится, ей можно придать практически любую форму.
Декоративные опоры освещения изготавливаются на нашем предприятии из качественных, легких материалов, что даёт им преимущества перед устаревшими традиционными опорами:
меньший вес конструкции;
увеличенный срок эксплуатации;
безопасность в обслуживании и эксплуатации;
эстетически привлекательный и современный внешний вид.
Наша компания поставляет такие декоративные опоры освещения:
Торшерные опоры освещения - ОТ1
.jpg)
| Обозначение |
Н, м (рабочая высота высота надземной части) |
Н1, м высота подземной части |
Масса, кг |
| ОТ1-1,5-0,8 |
1,5 |
0,8 |
28,9 |
| ОТ1-2,0-0,8 |
2 |
0,8 |
32 |
| ОТ1-2,5-0,8 |
2,5 |
0,8 |
35,2 |
| ОТ1-3,0-0,8 |
3 |
0,8 |
38,3 |
| ОТ1-3,2-0,8 |
3,2 |
0,8 |
40 |
| ОТ1-3,5-0,8 |
3,5 |
0,8 |
41,4 |
| ОТ1-3,5-1,0 |
3,5 |
1 |
43 |
| ОТ1-4,0-1,0 |
4 |
1 |
46,8 |
| ОТ1-4,5-1,0 |
4,5 |
1 |
50 |
Маркировка опоры ОТ1-Х1-Х2
ОТ1 – опора торшерная
Х1 – рабочая (надземная) высота
Х2 – подземная глубина
Торшерная (парковая) фланцевая опора освещения - ОТ1Ф
.jpg)
| Обозначение опоры |
Н, м (рабочая высота высота надземной части) |
Н1, м (рекомендуемая высота фундаментального блока) |
АхА, мм (размер опорного фланца) |
Масса, кг |
| ОТ1ф-1,5 |
1,5 |
0,8-1,0 |
250х250 |
22,2 |
| ОТ1ф-2,0 |
2 |
0,8-1,0 |
250х250 |
25,3 |
| ОТ1ф-2,5 |
2,5 |
0,8-1,0 |
250х250 |
28,5 |
| ОТ1ф-3,0 |
3 |
0,8-1,0 |
250х250 |
31,7 |
| ОТ1ф-3,2 |
3,2 |
0,8-1,0 |
250х250 |
32,8 |
| ОТ1ф-3,5 |
3,5 |
0,8-1,0 |
250х250 |
34,8 |
| ОТ1ф-4,0 |
4 |
0,8-1,0 |
250х250 |
37,8 |
| ОТ1ф-4,5 |
4,5 |
0,8-1,0 |
250х250 |
41 |
Маркировка опоры ОТ1Ф-Х
ОТ1Ф – опора торшерная фланцевая
Х – рабочая (надземная) высота
Металлическая торшерная опора освещения - ОТ2
.jpg)
| Обозначение |
Н, м (рабочая высота надземной части) |
Н1, м (высота подземной части) |
Масса, кг |
| ОТ2-2,5-0,8 |
2,5 |
0,8 |
41,9 |
| ОТ2-3,0-0,8 |
3 |
0,8 |
45,9 |
| ОТ2-3,0-1,0 |
3 |
1 |
49,3 |
| ОТ2-3,5-0,8 |
3,5 |
0,8 |
49,1 |
| ОТ2-3,5-1,0 |
3,5 |
1 |
52,5 |
| ОТ2-4,0-1,5 |
4 |
1,5 |
63,7 |
| ОТ2-4,5-1,5 |
4,5 |
1,5 |
66,8 |
| ОТ2-5,0-1,5 |
5 |
1,5 |
70,5 |
Маркировка опоры ОТ2-Х1-Х2
ОТ2 – опора торшерная
Х1 – рабочая (надземная) высота
Х2 – подземная глубина
Торшерные (парковые) фланцевые опоры освещения - ОТ2Ф
.jpg)
| Обозначение опоры |
Н, м (рабочая высота надземной части) |
АхА, мм (размер опорного фланца) |
Масса, кг |
| ОТ2ф-2,5 |
2,5 |
300х300 |
31,6 |
| ОТ2ф-3,0 |
3 |
300х300 |
35,7 |
| ОТ2ф-3,5 |
3,5 |
300х300 |
38,9 |
| ОТ2ф-4,0 |
4 |
300х300 |
42 |
| ОТ2ф-4,5 |
4,5 |
300х300 |
45,1 |
| ОТ2ф-5,0 |
5 |
300х300 |
48,2 |
Маркировка опоры ОТ2Ф-Х
ОТ2Ф – опора торшерная фланцевая
Х – рабочая (надземная) высота
Торшерные металлические опоры освещения ОТ(108/57)
.jpg)
| Обозначение |
H, м (рабочая высота надземной части) |
H1, м (высота подземной части) |
Масса, кг |
| ОТ(108/57)-1,5-0,8 |
1,5 |
0,8 |
23,8 |
| ОТ(108/57)-2,0-0,8 |
2 |
0,8 |
27,2 |
| ОТ(108/57)-2,5-0,8 |
2,5 |
0,8 |
31,3 |
| ОТ(108/57)-3,0-0,8 |
3 |
0,8 |
33,8 |
| ОТ(108/57)-3,2-0,8 |
3,2 |
0,8 |
38,2 |
| ОТ(108/57)-3,5-0,8 |
3,5 |
0,8 |
39,4 |
| ОТ(108/57)-3,7-1,0 |
3,7 |
1 |
42,7 |
Маркировка опоры ОТ Х/Х-Х1-Х2
Х/Х – диаметра нижней и верхней части в миллиметрах
Х1 – размер рабочей (надземной) части опоры
Х2 – размер подземной части опоры
Торшерная (парковая) фланцевая металлическая опора освещения ОТ(108/57)ф
.jpg)
| Обозначение опоры |
Н, м (рабочая высота надземной части) |
Н1, м (рекомендуемая высота фундаментного блока) |
АхА, мм (размер опорного фланца) |
Масса, кг |
| ОТ(108/57)ф-1,5 |
1,5 |
0,8-10 |
250х250 |
18 |
| ОТ(108/57)ф-2,0 |
2 |
0,8-10 |
250х250 |
21 |
| ОТ(108/57)ф-2,5 |
2,5 |
0,8-10 |
250х250 |
25,2 |
| ОТ(108/57)ф-3,0 |
3 |
0,8-10 |
250х250 |
28 |
| ОТ(108/57)ф-3,2 |
3,2 |
0,8-10 |
250х250 |
32 |
| ОТ(108/57)ф-3,5 |
3,5 |
0,8-10 |
250х250 |
34 |
| ОТ(108/57)ф-3,7 |
3,7 |
1 |
250х250 |
35 |
Маркировка опоры ОТ Х/Х-Х
Х/Х – диаметра нижней и верхней части в миллиметрах
Х – размер рабочей (надземной) части опоры
Декоративные торшеры Тип1
Декоративные торшеры Тип2
Декоративные торшеры Тип3
Декоративные торшеры Тип4
| Обозначение торшерной опоры |
Высота, м |
Масса, кг |
| Тип4 - 1 |
4,2 |
180 |
| Тип4 - 2 |
4,8 |
200 |
Декоративные торшеры Тип5

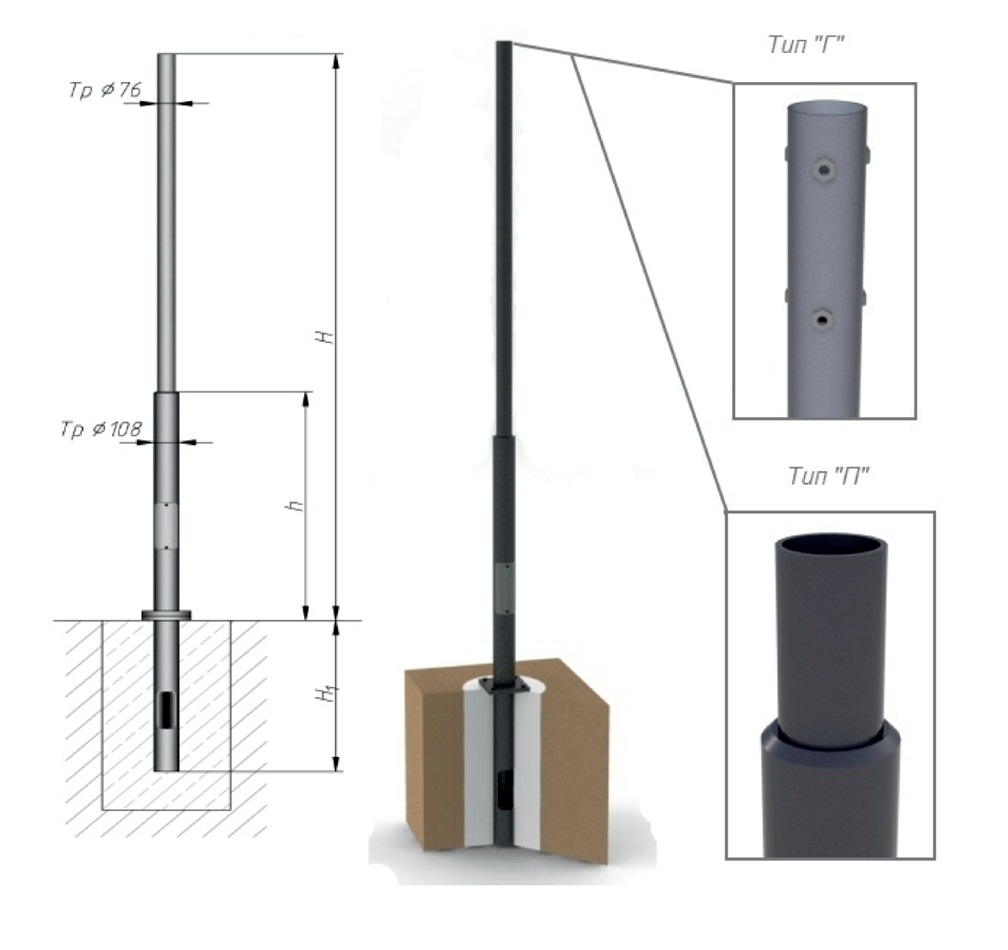

Декоративный осветительный комплекс Тип1
| Обозначение осветительного комплекса |
h, м |
D, мм |
d, мм |
H, м |
| Тип1 |
1,2 |
108 |
76 |
5 |
Декоративный осветительный комплекс Тип2
| Обозначение осветительного комплекса |
h, м |
D, мм |
d, мм |
H, м |
| Тип2 |
1,2 |
108 |
76 |
5 |
Декоративный осветительный комплекс Тип3
| Обозначение осветительного комплекса |
h, м |
D, мм |
d, мм |
H, м |
| Тип3 |
1,2 |
108 |
76 |
5 |
Конструкцию всех типов декоративных опор объединяет метод подвода кабеля электропитания. Так как они выполняют декоративную функцию – питание подводится подземным способом. Для этого в конструкции предусмотрены специальные отверстия, сквозь которые осуществляется ввод кабеля и обслуживание опоры.
Для повышения устойчивости опоры к негативному воздействию окружающей среды, её поверхность обрабатывается специальным материалом, обладающим антикоррозионными свойствами. После нанесения защитного покрытия, декоративная опора освещения может быть обработана лакокрасочными материалами. Цвет и тип краски клиент указывает заранее – на стадии оформлении заказа.
Изготовленные на нашем предприятии декоративные опоры освещения служат на протяжении 25-30 и более лет, не теряя при этом своей внешней привлекательности. Практически все модели торшеров поставляются в двух вариантах: фланцевом и прямостоечном. Выбор модели осуществляет клиент.
Прямостоечные опоры устанавливаются напрямую в грунт, после чего бетонируются. Когда бетон застывает – к опоре подводится питание и устанавливаются кронштейны. После этого опора полностью готова к эксплуатации. Достоинством такого метода установки является его высокая надежность и простота.
Фланцевые декоративные опоры освещения монтируются на закладную деталь, установленную в бетонном фундаменте. Закрепляется опора с помощью фланца. Достоинством такого метода установки декоративной опоры является высокая прочность и ремонтопригодность конструкции на протяжении всего срока эксплуатации.
