Опоры силовые консольные - ОСК
| Тип опоры | Н, мм | D1, мм | D2, мм | L, мм | Dконс, мм | h/h1, мм | D фунд блока, мм | Обозначение МОСЗ | Состав комплекта МОСЗ |
|---|---|---|---|---|---|---|---|---|---|
| ОСк-0,4-8,5-1,4 | 8500 | 168 | 219 | 1400 | 219 | 2500/ 333 | 219 | ОПК-400-8,5в-1,4 ЖРФИ.301317.068 | Опора ЖРФИ.301317.062 Ф.Б.№ЖРФИ.301317.009 Консоль №ЖРФИ.301522.006 |
| ОСк-0,4-8,5-1,7 | 8500 | 168 | 219 | 1700 | 219 | 2500/ 333 | 219 | ОПК-400-8,5в-1,7 ЖРФИ.301317.068-01 | Опора ЖРФИ.301317.062 Ф.Б.№ЖРФИ.301317.009 Консоль №ЖРФИ.301522.006-0 |
| ОСк-0,4-8,5-2,0 | 8500 | 168 | 219 | 2000 | 219 | 2500/ 333 | 219 | ОПК-400-8,5в-2,0 ЖРФИ.301317.068-02 | Опора ЖРФИ.301317.062 Ф.Б.№ЖРФИ.301317.009 Консоль №ЖРФИ.301522.006-0 |
| ОСк-0,4-9,0-1,4 | 9000 | 168 | 219 | 1400 | 219 | 2500/ 333 | 219 | ОПК-400-9,0в-1,4 ЖРФИ.301317.112 | Опора ЖРФИ.301317.108 Ф.Б.№ЖРФИ.301317.009 Консоль №ЖРФИ.301522.006 |
| ОСк-0,4-9,0-1,7 | 9000 | 168 | 219 | 1700 | 219 | 2500/ 333 | 219 | ОПК-400-9,0в-1,7 ЖРФИ.301317.112-01 | Опора ЖРФИ.301317.108 Ф.Б.№ЖРФИ.301317.009 Консоль №ЖРФИ.301522.006-01 |
| ОСк-0,4-9,0-2,0 | 9000 | 168 | 219 | 2000 | 219 | 2500/ 333 | 219 | ОПК-400-9,0в-2,0 ЖРФИ.301317.112-02 | Опора ЖРФИ.301317.108 Ф.Б.№ЖРФИ.301317.009 Консоль №ЖРФИ.301522.006-0 |
| ОСк-0,7-8,5-1,4 | 8500 | 219 | 273 | 1400 | 325 | 2500/ 445 | 325 | ОПК-700-8,5в-1,4 ЖРФИ.301317.113 | Опора ЖРФИ.301317.109 Ф.Б.№ЖРФИ.301317.007 Консоль №ЖРФИ.301522.007 |
| ОСк-0,7-8,5-1,7 | 8500 | 219 | 273 | 1700 | 325 | 2500/ 445 | 325 | ОПК-700-8,5в-1,7 ЖРФИ.301317.113-01 | Опора ЖРФИ.301317.109 Ф.Б.№ЖРФИ.301317.007 Консоль №ЖРФИ.301522.007-0 |
| ОСк-0,7-9,0-1,4 | 9000 | 219 | 273 | 1400 | 325 | 2500/ 445 | 325 | ОПК-700-9,0в-1,4 ЖРФИ.301317.069 | Опора ЖРФИ.301317.063 Ф.Б.№ЖРФИ.301317.007 Консоль №ЖРФИ.301522.007 |
| ОСк-0,7-9,0-1,7 | 9000 | 219 | 273 | 1700 | 325 | 2500/ 445 | 325 | ОПК-700-9,0в-1,7 ЖРФИ.301317.069-01 | Опора ЖРФИ.301317.063 Ф.Б.№ЖРФИ.301317.007 Консоль №ЖРФИ.301522.007-0 |

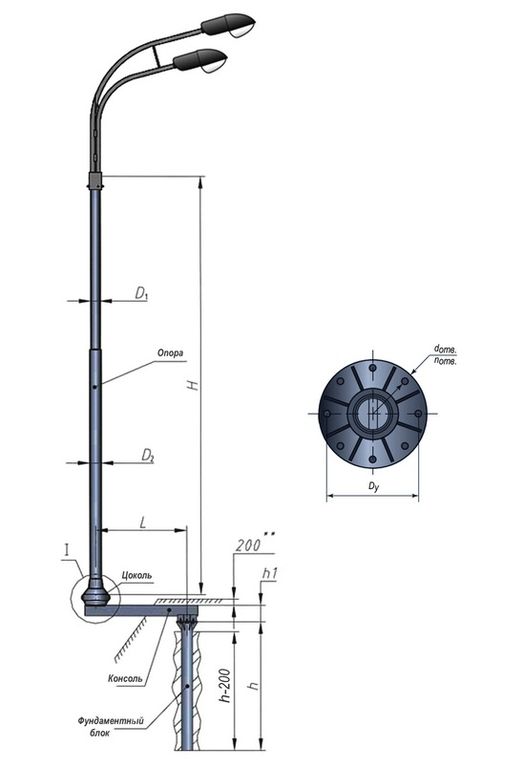

Маркировка опоры ОСк-Х1-Х2-Х3
Консольные опоры освещения относятся к специфическим конструкциям. Они устанавливаются на таких участках, где возможности использовать обычные прямостоечные или фланцевые опоры освещения нет. Чаще всего, их устанавливают на сложных отрезках городских улиц и дорог, на насыпях и крутых склонах. При этом, фундаментная часть опоры располагается в плотных слоях грунта, благодаря чему конструкция получается весьма устойчивой.
Особенностью консольной опоры освещения является способ её установки. В предварительно выкопанный грунтовый котлован устанавливается фундаментный блок, после чего отцентровывается и бетонируется. После того как бетон застывает, к фундаментному блоку крепится консоль (соответствующим числом 24мм болтов), на которую устанавливается сама опора. Благодаря такому подходу к установке, консольная опора освещения может быть установлена в сложных местах, где использование обычных прямостоечных опор невозможно.
Изготавливается силовая консольная опора освещения из металлических труб, толщина которых определяется для каждого проекта отдельно. Основные элементы опоры: фундаментный блок для консольной конструкции, надземная часть фланцевой опоры, цоколь, скрывающий фланцевое соединение. В комплект поставки указанный цоколь не входит. Необходимость данного элемента обязательно указывайте на стадии оформлении заказа.
При необходимости, поставляем изделия не только комплектом, но и отдельными элементами.
Для увеличения срока службы металлоконструкции, на внешнюю поверхность консольной опоры освещения наносится специальное антикоррозийное покрытие. Покрытие наносится методом горячего цинкования, в полном соответствии с ГОСТ9.307-89. Благодаря этому антикоррозийному покрытию, допустимый срок эксплуатации конструкции значительно увеличился и достигает 25-30 лет.
Дополнительно, в целях улучшения внешнего вида консольной опоры освещения, её поверхность может быть обработана лакокрасочными материалами. В случае необходимости данной процедуры – цвет и фактуру краски сообщайте заранее!
Консольная опора освещения и прочие виды продукции, поставляются нашей компанией оперативно и аккуратно по всему СНГ. Мы всегда найдем, что Вам предложить. В случае, если на сайте не указан какой-либо вид продукции, а также при необходимости консультации по любым вопросам - обращайтесь по указанным контактам.
