Обозначение опоры |
D/d |
Высота надземной части |
Размер опорного фланца, мм |
масса, кг |
|
ОГСКЛф-6,0 |
165/84 |
6 |
300х300 |
121 |
|
ОГСКЛф-8,0 |
165/84 |
8 |
300х300 |
160 |
|
ОГСКЛф-10 |
195/100 |
10 |
400х400 |
288 |
|
ОГСКЛф-12 |
245/100 |
12 |
400х400 |
300 |
Маркировка опоры: ОГСКЛф-Х
ОГСКЛф – Опора граненая складывающаяся коническая фланцевая

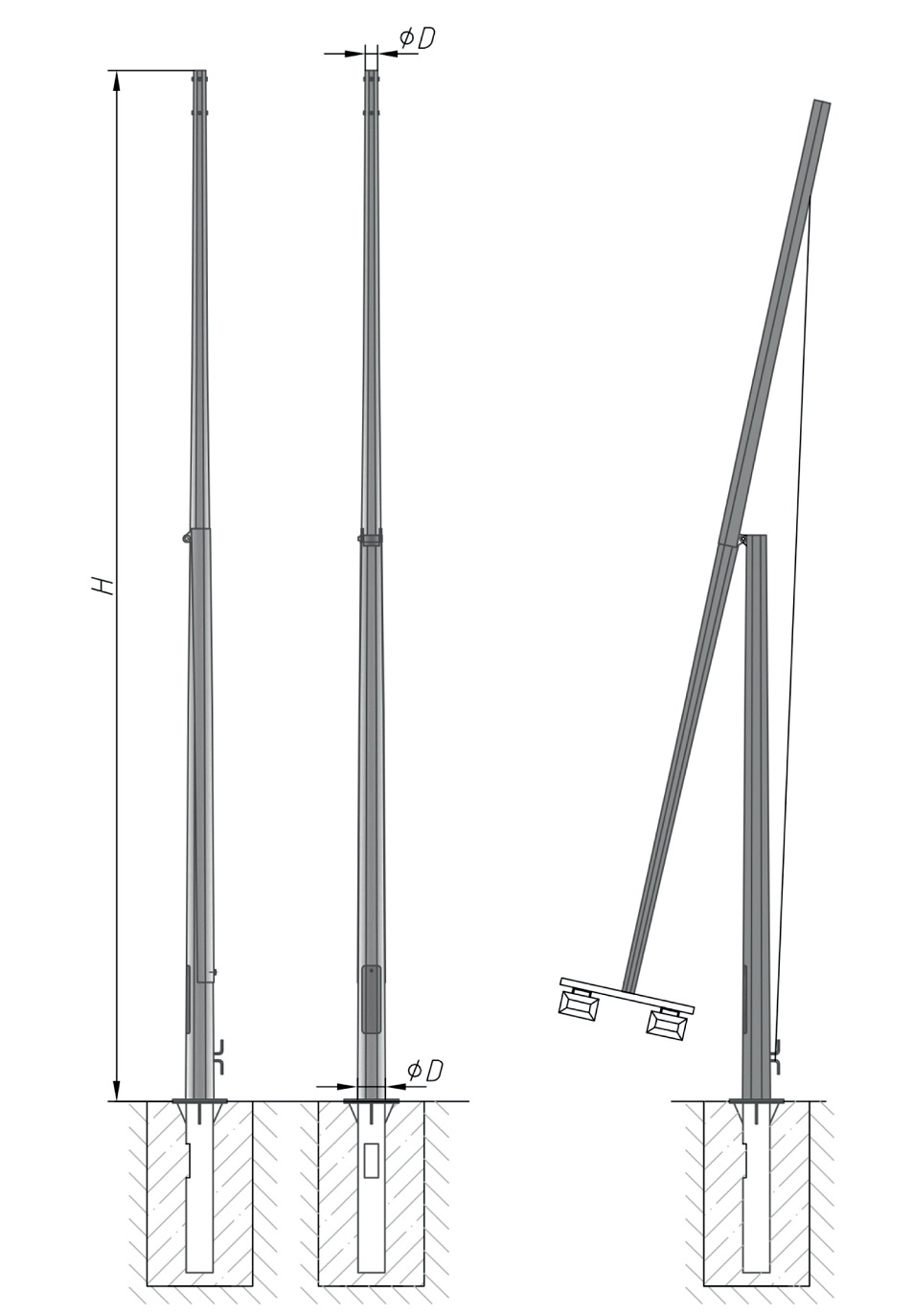

Х – Высота рабочей (надземной) частиФункциональным назначением металлических граненых конических складывающихся опор (сокращенно – ОГСКЛ), является эффективное освещение крупных открытых площадей, на которых доступ специальной техники для установки или обслуживания ограничен. Масса балансира рассчитывается по каждому заказу отдельно и зависит от количества и типа навешиваемых осветительных приборов. Благодаря тщательно подобранным элементам, обслуживание таких опор возможно всего одним монтажником.
Конструкция опор ОГСКЛ подразумевает исключительно подземный подвод питающего кабеля. Для этого, в подземной части конструкции расположен лючок, через который и происходит ввод кабеля. Лючок обслуживания расположен в надземной части опоры. В верхней части конструкции устанавливается кронштейн, на котором закрепляется необходимое количество осветительных приборов.
Наша компания изготавливает и реализует складывающиеся опоры освещения длиной от 3 до 12 метров (надземная часть). В качестве материала используется рулонная сталь толщиной от 3 до 5 миллиметров. Марка стали определяется для каждой партии отдельно и зависит от климатических условий эксплуатации складывающейся опоры освещения.
Для защиты поверхности опоры от коррозии, на нее наносится специальной покрытие. На нашем предприятии внедрен и используется наиболее продуктивный способ – метод горячего цинкования. Все процессы выполняются в полном соответствии с положениями ГОСТ 9.307-89. Благодаря грамотному выбору покрытия, а также используемым технологическим решениям, наши металлические опоры освещения эксплуатируются на протяжении 25-30 и более лет.
На поверхность опоры, по желанию клиента, может быть нанесен дополнительный слой лакокрасочного покрытия. Это придаст опоре более эстетичный внешний вид и послужит дополнительным уровнем защиты. Желаемый цвет краски, а также тип покрытия (эмаль или порошковая окраска) обязательно сообщайте заранее.
Устанавливаются опоры ОГСКЛ фланцевым методом на фундаментный блок, в котором закреплена стальная опорная деталь. Этот фундаментный блок опускается на нужную глубину в грунтовый котлован, после чего бетонируется. Когда основание готово, на него устанавливается опора и скрепляется при помощи болтов фланцевым соединением. Преимуществом подобного метода установки является то, что опора получается ремонтопригодной. Это означает, что в случае возникновения поломки, она может быть заменена в кратчайшие сроки, без необходимости демонтажа фундамента.
