Обозначение опоры |
Масса, кг |
Максимальное горизонтальное усилие, кг |

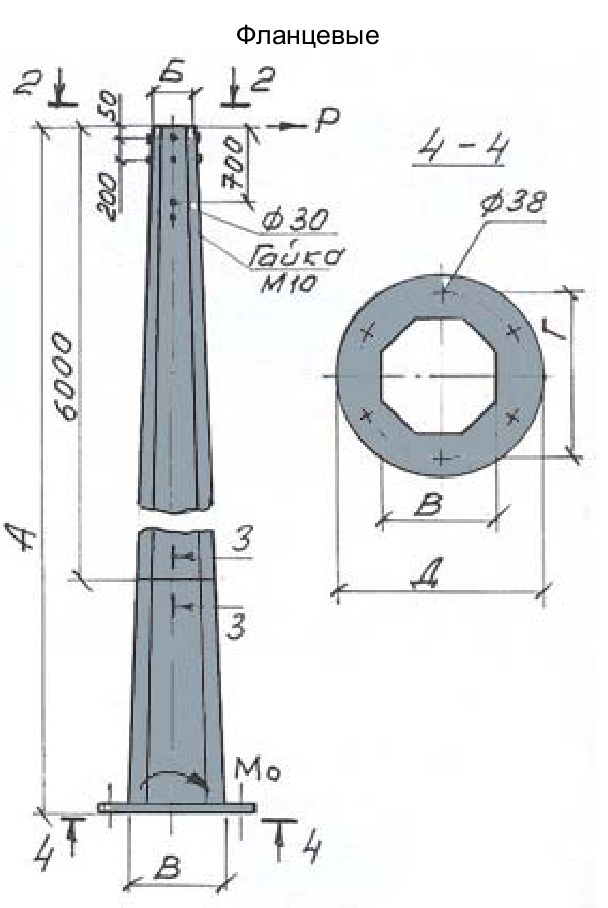

Размеры, мм |
||||||
|
А |
Б |
В |
Г |
Д |
Е |
Ж |
|||
|
ОГС-0,4-8 |
181,2 |
400 |
8 000 |
100 |
207 |
280 |
360 |
180 |
450 |
|
ОГС-0,4-9 |
207,7 |
400 |
9 000 |
100 |
220 |
280 |
360 |
180 |
450 |
|
ОГС-0,4-10 |
236,1 |
400 |
10 000 |
100 |
234 |
280 |
360 |
180 |
450 |
|
ОГС-0,4-11 |
269,8 |
400 |
11 000 |
100 |
247 |
320 |
400 |
180 |
450 |
|
ОГС-0,7-8 |
256 |
700 |
8 000 |
150 |
270 |
360 |
480 |
240 |
600 |
|
ОГС-0,7-9 |
290,5 |
700 |
9 000 |
150 |
285 |
360 |
480 |
240 |
600 |
|
ОГС-0,7-10 |
327,1 |
700 |
10 000 |
150 |
300 |
360 |
480 |
240 |
600 |
|
ОГС-0,7-11 |
367,7 |
700 |
11 000 |
150 |
315 |
390 |
500 |
240 |
600 |
|
ОГС-1,0-10 |
405 |
1 000 |
10 000 |
150 |
330 |
440 |
540 |
240 |
600 |
|
ОГС-1,3-10 |
477 |
1 300 |
10 000 |
150 |
364 |
500 |
610 |
240 |
600 |
Маркировка опоры: ОГСФ-Х,Х-Х
ОГСФ – Опора граненая силовая фланцевая
Х,Х – Максимальное горизонтальное усилие в верхней точке опоры, тонн
Х – Высота опоры над поверхностью земли
-
Эстетическая составляющая. Металлические силовые опоры имеют более «приятный» внешний вид, который к тому же можно адаптировать под любую цветовую гамму (наша компания предоставляет услуги окрашивания опоры – цвет необходимо оговорить на стадии заказа);
-
Металлические многогранные опоры обладают солидными адаптивными свойствами. Покупатель может установить несущую способность, количество граней, высоту, диаметр и некоторые другие характеристики опоры, так как это практически не отражается на технологическом процессе производства;
-
После нанесения на опору специального антикоррозийного покрытия (в соответствии с ГОСТ 9.307-89, применяется метод горячего цинкования, обеспечивающий практически идеальную адгезию опоры и защитного покрытия), опора практически не подвержена агрессивному воздействию внешней среды, что позволяет использовать опору на протяжении 25-30 лет;
-
За счет меньшей массы, процесс транспортировки металлической опоры гораздо проще, чем железобетонной;
-
Практически отсутствует вероятность повредить опору во время транспортировки и монтажа.
Для изготовления силовых металлических опор используется листовой материал толщиной от 6 миллиметров. Точный состав материала определяется в соответствии с условиями эксплуатации опоры, согласно всем положениям СНиП II-23-81. К тому же, всегда учитывается климатическая зона (допускается установка металлических силовых опор в районах, где температура окружающей среды находится в пределах от -50 до +50 °С).
Фланцевые опоры освещения получили свое название из-за специфической установки. Эти опоры устанавливаются не прямо в грунт, а на специальное железобетонное основание (своеобразный фундамент). Это основание состоит из металлического опорного фундамента (модель указана в таблице, для каждого типа фланцевой опоры), залитого в котловане бетоном. Опора крепится с фундаментом фланцевым соединением. Марка бетона, ширина и глубина котлована и прочие параметры фундамента для опоры определяются с оглядкой на тип грунта и климатические условия эксплуатации опоры.
