Обозначение опоры |
Масса, кг |
Максимальное горизонтальное усилие, кг |
Размеры, мм |
||||
|
H |
h |
Db |
Dh |
s |
|||
|
ГОО-60-3,0/4,0 |
26 |
60 |
3 000 |
1 000 |
60 |
108 |
3 |
|
ГОО-60-4,0/5,0 |
33 |
60 |
4 000 |
1 000 |
60 |
120 |
3 |
|
ГОО-80-5,0/6,25 |
69 |
80 |
5 000 |
1 250 |
75 |
141 |
4 |
|
ГОО-80-6,0/7,25 |
8 |
80 |
6 000 |
1 250 |
75 |
155 |
4 |
|
ГОО-150-7,0/8,5 |
106 |
150 |
7 000 |
1 500 |
75 |
169 |
4 |
|
ГОО-150-8,0/9,5 |
125 |
150 |
8 000 |
1 500 |
75 |
180 |
4 |
|
ГОО-150-9,0/11,0 |
154 |
150 |
9 000 |
2 000 |
75 |
196 |
4 |
|
ГОО-150-10,0(75)/12 |
160 |
150 |
10 000 |
2 000 |
75 |
202 |
4 |
|
ГОО-150-10,0(100)/12 |
193 |
150 |
10 000 |
2 000 |
100 |
227 |
4 |
|
ГОО-150-11,5(75)/13,5 |
307 |
150 |
11 500 |
2 000 |
100 |
254 |
4 |
|
ГОО-150-14,0/17,0 |
374 |
150 |
14 000 |
3 000 |
100 |
289 |
4 |
|
ГОО-150-16,0/19,0 |
428 |
150 |
16 000 |
3 000 |
100 |
308 |
4 |
|
ГОО-60-3,0/4,0 |
60 |
60 |
3 000 |
1 000 |
60 |
108 |
3 |

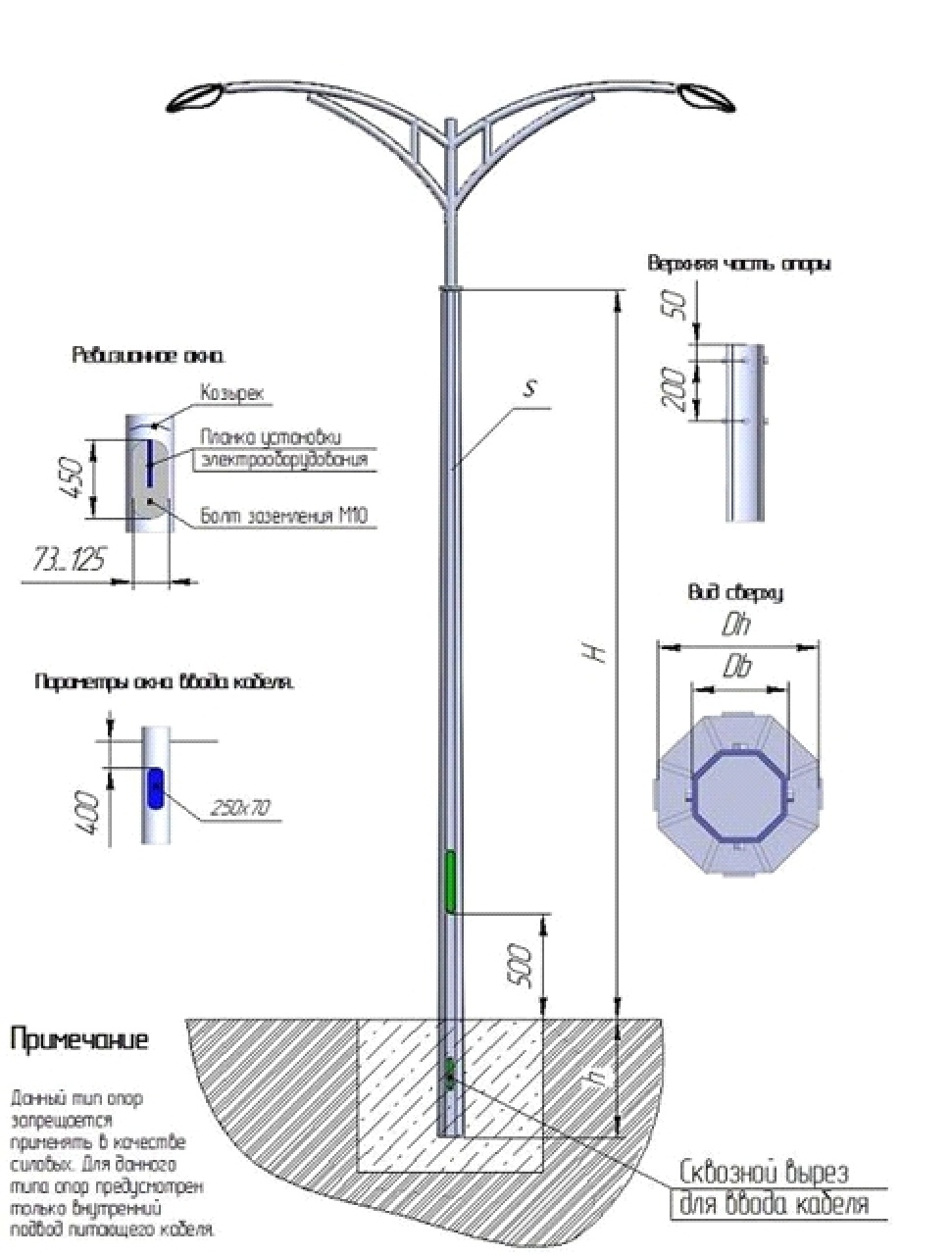

Маркировка опоры ГОО-Х-Х/Х
ГОО – несиловая граненая опора освещения
Х – Максимальное горизонтальное усилие в верхней точке опоры
Х/Х – Высота опоры над поверхностью земли / общая высота опоры
Наш завод изготавливает несиловые опоры освещения из листового материала, толщиной 3-4 миллиметра. Марка металла подбирается для каждой партии опор отдельно и зависит от будущих условий эксплуатации опоры (согласно положениям СНиП II-23-81 «Стальные конструкции»), а также климатической зоны. Для удобства установки кронштейнов, в верхней части опоры предусмотрено дополнительное крепление.
Для обеспечения опоре устойчивости к агрессивному воздействию внешней среды (коррозии), мы наносим дополнительное защитное покрытие. Этот защитный слой наносится методом горячего цинкования в полном соответствии ГОСТ 9.207-89. Эта процедура обеспечивает опоре надежный уровень защиты, благодаря чему эффективный срок её эксплуатации значительно возрастает и достигает 25-30 и более лет. Помимо нанесения защитного покрытия, наша компания предоставляет услуги по окраске опор освещения. Цвет и необходимость процедуры сообщайте заранее – на стадии оформления заказа.
Устанавливается прямостоечная несиловая граненая опора освещения в предварительно подготовленный грунтовый котлован (размеры которого рассчитываются исходя из размера опоры, типа грунта и будущих нагрузок), после чего отцентровывается и заливается бетоном (марка которого также определяется в зависимости от параметров грунта, климатической зоны и условий эксплуатации). Подобный метод установки отличается простотой и не требует дополнительных затрат на фундамент, в отличии от фланцевого метода установки опор.
