Промежуточные опоры ЛЭП-330 кВ

Промежуточные опоры - самый востребованный тип опор при сооружении линий электропередач. Они поддерживают тросы и провода на определённой высоте от земли и на заданном расстоянии друг от друга. Конструкция опоры зависит от величины передаваемого напряжения. Чем значение напряжения выше, тем тяжелее и выше применяются опоры, траверсы также имеют большую длину. Поэтому промежуточные опоры 330 кВ имеют большую массу и габариты, чем опоры для меньшего напряжения.

Опоры могут быть одноцепные и двух цепные. Чаще используется одноцепная схема. Опоры изготавливаются из стали и покрываются цинком для защиты от неблагоприятных условий.

Шифр опоры	Масса без цинкового покрытия, кг	Масса с цинковым покрытием, кг
П330-1	4857	5017
П330-1+5,7	5408	5585
П330-2	10082	10475
П330-2+5	11730	12178
П330-2Т	10361	10765
П330-2Т+5	12010	12478
П330-3	6152	6392
П330-3+5	7517	7810
П330-3Т	6560	6816
П330-3Т+5	7925	8234
П330-9	5112	5300
ПС330-2	9067	9421
ПС330-2Т	9297	9660
ПС330-3	5416	5627
ПС330-3Т	5825	6025
ПС330-5	7152	8054
ПС330-5ПТ	9450
ПС330-6	10931	11358
ПС330-7	7505	7798
ПС330-7+5	8944	9293
1П30-3Т-8.0	5229	5405
1П330-1	5208	5403
1П330-1-11.5	3742	3882
1П330-1-5.8	4460	4626
1П330-1Т	5489	5694
1П330-1Т-11.5	4024	4174
1П330-1Т-5.8	4742	4919
1П330-3	5525	5709
1П330-3+4.0	5916	6112
1П330-3-12.0	4547	4700
1П330-3-8.0	4938	5103
1П330-3Т	5815	6010
1П330-3Т+4.0	6206	6413
1П330-3Т-12.0	4838	5002
2П330-1	6522	6766
2П330-1-11.5	4759	4937
2П330-1-5.7	5550	5757
2П330-1Т	6796	7050
2П330-1Т-11.5	5035	5223
2П330-1Т-5.7	5825	6042
2П330-5	6193	6398
2П330-5-12.0	4933	5098
2П330-5-8.0	5420	5601
2П330-5Т	6483	6699
2П330-5Т-12.0	5224	5400
2П330-5Т-8.0	5709	5900
3П330-1	6247	6491
3П330-1-11.5	4590	4769
3П330-1-5.7	5341	5550
3П330-1Т	6497	6750
3П330-1Т-11.5	4841	5030
3П330-1Т-5.7	5591	5809
3П330-2	10749	11163
3П330-2-11.5	8178	8495
3П330-2-5.0	9542	9912
3П330-2Т	10939	11360
3П330-2Т-11.5	8368	8693
3П330-2Т-5	9732	10110

Щелкните на опору, для перехода по странице

Шифр опоры	П330-1
Тип опоры	Промежуточные
Цепность	Одноцепные
Марка проводов	АС 300/39-АС 400
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	9226тм-II-27,28,29
Масса опоры по черт. КМ без цинка в кг	4857
Масса опоры по черт. КМ с цинком в кг	5017

Шифр опоры	П330-1+5,7
Тип опоры	Промежуточные
Цепность	Одноцепные
Марка проводов	АС 300/39-АС 400
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	9226тм-II-27,28,29
Масса опоры по черт. КМ без цинка в кг	5408
Масса опоры по черт. КМ с цинком в кг	5585

Шифр опоры	П330-2
Тип опоры	Промежуточные
Цепность	Двухцепные
Марка проводов	АС 300/39-АС 400
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3080тм-т8-2а
Масса опоры по черт. КМ без цинка в кг	10082
Масса опоры по черт. КМ с цинком в кг	10475

Шифр опоры	П330-2+5
Тип опоры	Промежуточные
Цепность	Двухцепные
Марка проводов	АС 300/39-АС 400
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3080тм-т8-2а
Масса опоры по черт. КМ без цинка в кг	11730
Масса опоры по черт. КМ с цинком в кг	12178

Шифр опоры	П330-2Т
Тип опоры	Промежуточные
Цепность	Двухцепные
Марка проводов	АС 300/39-АС 400
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3080тм-т8-2а
Масса опоры по черт. КМ без цинка в кг	10361
Масса опоры по черт. КМ с цинком в кг	10765

Шифр опоры	П330-2Т+5
Тип опоры	Промежуточные
Цепность	Двухцепные
Марка проводов	АС 300/39-АС 400
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3080тм-т8-2а
Масса опоры по черт. КМ без цинка в кг	12010
Масса опоры по черт. КМ с цинком в кг	12478

Шифр опоры	П330-3
Тип опоры	Промежуточные
Цепность	Одноцепные
Марка проводов	АС 300/39-АС 400
Марка троса	ТК 9,1
№ чертежа монтажной схемы	3.407.2-165
Масса опоры по черт. КМ без цинка в кг	6152
Масса опоры по черт. КМ с цинком в кг	6392

Шифр опоры	П330-3+5
Тип опоры	Промежуточные
Цепность	Одноцепные
Марка проводов	АС 300/39-АС 400
Марка троса	ТК 9,1
№ чертежа монтажной схемы	3080тм-т8-1а
Масса опоры по черт. КМ без цинка в кг	7517
Масса опоры по черт. КМ с цинком в кг	7810

Шифр опоры	П330-3Т
Тип опоры	Промежуточные
Цепность	Одноцепные
Марка проводов	2хАСО-240, 2хАСО-400
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-165.1
Масса опоры по черт. КМ без цинка в кг	6560
Масса опоры по черт. КМ с цинком в кг	6816

Шифр опоры	П330-3Т+5
Тип опоры	Промежуточные
Цепность	Одноцепные
Марка проводов	2хАСО-240, 2хАСО-400
Марка троса	ТК-11
№ чертежа монтажной схемы	3.407.2-165.1
Масса опоры по черт. КМ без цинка в кг	7925
Масса опоры по черт. КМ с цинком в кг	8234

Шифр опоры	П330-9
Тип опоры	Промежуточные
Цепность	Одноцепные
Марка проводов	2хАСО-240, 2хАСО-400
Марка троса	ТК-11
№ чертежа монтажной схемы	9226тм-II-48
Масса опоры по черт. КМ без цинка в кг	5112
Масса опоры по черт. КМ с цинком в кг	5300

Шифр опоры	ПС330-2
Тип опоры	Промежуточные
Цепность	Двухцепные
Марка проводов	АС 300/39-АС 400
Марка троса	ТК-11
№ чертежа монтажной схемы	3080тм-т8-2а
Масса опоры по черт. КМ без цинка в кг	9067
Масса опоры по черт. КМ с цинком в кг	9421

Шифр опоры	ПС330-2Т
Тип опоры	Промежуточные
Цепность	Двухцепные
Марка проводов	АС 300/39-АС 400
Марка троса	ТК-11
№ чертежа монтажной схемы	3080тм-т8-2а
Масса опоры по черт. КМ без цинка в кг	9297
Масса опоры по черт. КМ с цинком в кг	9660

Шифр опоры	ПС330-3
Тип опоры	Промежуточные
Цепность	Одноцепные
Марка проводов	АС 300/39-АС 400
Марка троса	ТК 9,1
№ чертежа монтажной схемы	3080тм-т8-1а
Масса опоры по черт. КМ без цинка в кг	5416
Масса опоры по черт. КМ с цинком в кг	5627

Шифр опоры	ПС330-3Т
Тип опоры	Промежуточные
Цепность	Одноцепные
Марка проводов	АС 300/39-АС 400
Марка троса	ТК 9,1
№ чертежа монтажной схемы	3080тм-т8-1а
Масса опоры по черт. КМ без цинка в кг	5825
Масса опоры по черт. КМ с цинком в кг	6025

Шифр опоры	ПС330-5
Тип опоры	Промежуточные
Цепность	Одноцепные
Марка проводов	АС 300/39-АС 400
Марка троса	ТК 9,1
№ чертежа монтажной схемы	3081тм-т5-1а,2а
Масса опоры по черт. КМ без цинка в кг	7152
Масса опоры по черт. КМ с цинком в кг	8054

Шифр опоры	ПС330-5ПТ
Тип опоры	Промежуточные
Цепность	Одноцепные
Марка проводов	АС 300/39-АС 400
Марка троса	ТК 9,1
№ чертежа монтажной схемы	3081тм-т5-1а,2а
Масса опоры по черт. КМ без цинка в кг	9450
Масса опоры по черт. КМ с цинком в кг

Шифр опоры	ПС330-6
Тип опоры	Промежуточные
Цепность	Двухцепные
Марка проводов	АС 300/39-АС 400
Марка троса	ТК 9,1
№ чертежа монтажной схемы	3081тм-т6-3а,4а
Масса опоры по черт. КМ без цинка в кг	10931
Масса опоры по черт. КМ с цинком в кг	11358

Шифр опоры	ПС330-7
Тип опоры	Промежуточные
Цепность	Двухцепные
Марка проводов	АС 300/39-АС 400
Марка троса	ТК 9,1
№ чертежа монтажной схемы	3081тм-т4-40а,41а
Масса опоры по черт. КМ без цинка в кг	7505
Масса опоры по черт. КМ с цинком в кг	7798

Шифр опоры	ПС330-7+5
Тип опоры	Промежуточные
Цепность	Двухцепные
Марка проводов	АС 300/39-АС 400
Марка троса	ТК 9,1
№ чертежа монтажной схемы	3081тм-т4-40а,41а
Масса опоры по черт. КМ без цинка в кг	8944
Масса опоры по черт. КМ с цинком в кг	9293

Шифр опоры	1П30-3Т-8.0
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-165.1 26 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	5229
Масса опоры по черт. КМ с цинком в кг	5405

Шифр опоры	1П330-1
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-145.2 01 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	5208
Масса опоры по черт. КМ с цинком в кг	5403

Шифр опоры	1П330-1-11.5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-145.2 01 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	3742
Масса опоры по черт. КМ с цинком в кг	3882

Шифр опоры	1П330-1-5.8
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-145.2 01 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	4460
Масса опоры по черт. КМ с цинком в кг	4626

Шифр опоры	1П330-1Т
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-145.2 01 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	5489
Масса опоры по черт. КМ с цинком в кг	5694

Шифр опоры	1П330-1Т-11.5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-145.2 01 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	4024
Масса опоры по черт. КМ с цинком в кг	4174

Шифр опоры	1П330-1Т-5.8
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-145.2 01 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	4742
Масса опоры по черт. КМ с цинком в кг	4919

Шифр опоры	1П330-3
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-165.1 26 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	5525
Масса опоры по черт. КМ с цинком в кг	5709

Шифр опоры	1П330-3+4.0
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-165.1 26 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	5916
Масса опоры по черт. КМ с цинком в кг	6112

Шифр опоры	1П330-3-12.0
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-165.1 26 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	4547
Масса опоры по черт. КМ с цинком в кг	4700

Шифр опоры	1П330-3-8.0
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-165.1 26 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	4938
Масса опоры по черт. КМ с цинком в кг	5103

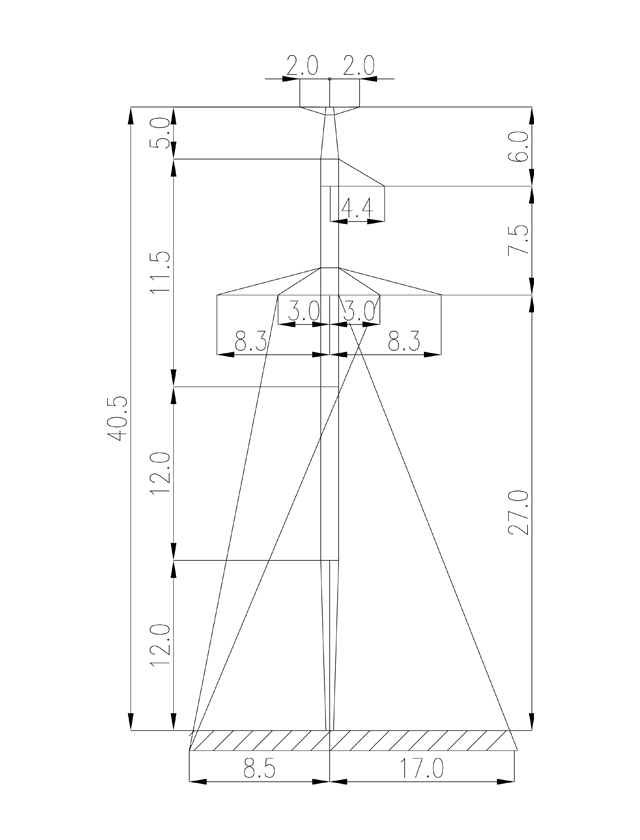

Шифр опоры	1П330-3Т
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-165.1 26 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	5815
Масса опоры по черт. КМ с цинком в кг	6010

Шифр опоры	1П330-3Т+4.0
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-165.1 26 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	6206
Масса опоры по черт. КМ с цинком в кг	6413

Шифр опоры	1П330-3Т-12.0
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-165.1 26 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	4838
Масса опоры по черт. КМ с цинком в кг	5002

Шифр опоры	2П330-1
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-145.2 05КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	6522
Масса опоры по черт. КМ с цинком в кг	6766

Шифр опоры	2П330-1-11.5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-145.2 05КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	4759
Масса опоры по черт. КМ с цинком в кг	4937

Шифр опоры	2П330-1-5.7
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-145.2 05КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	5550
Масса опоры по черт. КМ с цинком в кг	5757

Шифр опоры	2П330-1Т
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-145.2 05КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	6796
Масса опоры по черт. КМ с цинком в кг	7050

Шифр опоры	2П330-1Т-11.5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-145.2 05КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	5035
Масса опоры по черт. КМ с цинком в кг	5223

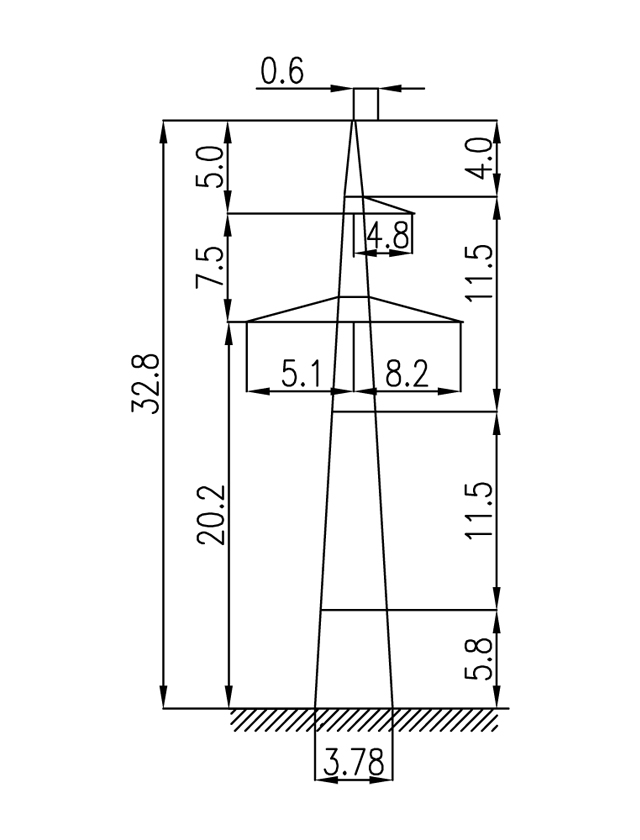

Шифр опоры	2П330-1Т-5.7
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-145.2 05КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	5825
Масса опоры по черт. КМ с цинком в кг	6042

Шифр опоры	2П330-5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-165.1 35КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	6193
Масса опоры по черт. КМ с цинком в кг	6398

Шифр опоры	2П330-5-12.0
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-165.1 35КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	4933
Масса опоры по черт. КМ с цинком в кг	5098

Шифр опоры	2П330-5-8.0
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-165.1 35КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	5420
Масса опоры по черт. КМ с цинком в кг	5601

Шифр опоры	2П330-5Т
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-165.1 26 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	6483
Масса опоры по черт. КМ с цинком в кг	6699

Шифр опоры	2П330-5Т-12.0
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-165.1 26 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	5224
Масса опоры по черт. КМ с цинком в кг	5400

Шифр опоры	2П330-5Т-8.0
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-165.1 26 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	5709
Масса опоры по черт. КМ с цинком в кг	5900

Шифр опоры	3П330-1
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-156.2 05 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	6247
Масса опоры по черт. КМ с цинком в кг	6491

Шифр опоры	3П330-1-11.5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-156.2 05 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	4590
Масса опоры по черт. КМ с цинком в кг	4769

Шифр опоры	3П330-1-5.7
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-156.2 05 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	5341
Масса опоры по черт. КМ с цинком в кг	5550

Шифр опоры	3П330-1Т
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-156.2 05 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	6497
Масса опоры по черт. КМ с цинком в кг	6750

Шифр опоры	3П330-1Т-11.5
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-156.2 05 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	4841
Масса опоры по черт. КМ с цинком в кг	5030

Шифр опоры	3П330-1Т-5.7
Тип опоры	Анкерно-угловые
Цепность	Одноцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-156.2 05 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	5591
Масса опоры по черт. КМ с цинком в кг	5809

Шифр опоры	3П330-2
Тип опоры	Анкерно-угловые
Цепность	Двухцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-156.2 09 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	10749
Масса опоры по черт. КМ с цинком в кг	11163

Шифр опоры	3П330-2-11.5
Тип опоры	Анкерно-угловые
Цепность	Двухцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-156.2 09 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	8178
Масса опоры по черт. КМ с цинком в кг	8495

Шифр опоры	3П330-2-5.0
Тип опоры	Анкерно-угловые
Цепность	Двухцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-156.2 09 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	9542
Масса опоры по черт. КМ с цинком в кг	9912

Шифр опоры	3П330-2Т
Тип опоры	Анкерно-угловые
Цепность	Двухцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-156.2 09 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	10939
Масса опоры по черт. КМ с цинком в кг	11360

Шифр опоры	3П330-2Т-11.5
Тип опоры	Анкерно-угловые
Цепность	Двухцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-156.2 09 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	8368
Масса опоры по черт. КМ с цинком в кг	8693

Шифр опоры	3П330-2Т-5
Тип опоры	Анкерно-угловые
Цепность	Двухцепные
Марка проводов	2ХАС240/32, 2ХАС400/51
Марка троса	С70 (ТК-11)
№ чертежа монтажной схемы	3.407.2-156.2 09 КМ, СЗО ЭСП
Масса опоры по черт. КМ без цинка в кг	9732
Масса опоры по черт. КМ с цинком в кг	10110
