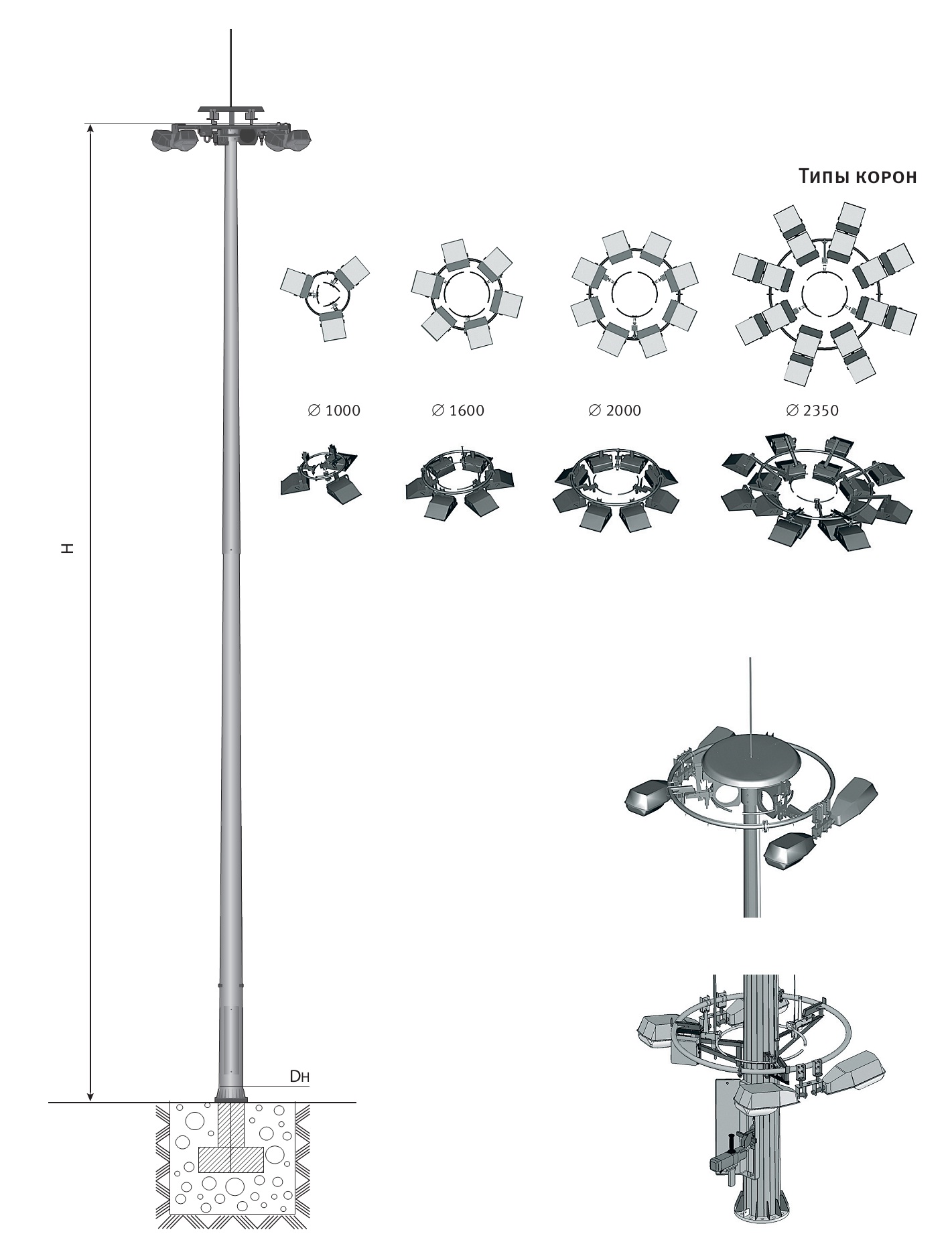

Мачты освещения с мобильной короной – МГФ-М
| Название | Высо та ство ла мач ты, м | Кол во сек ций, шт | Мас са, кг | Г/подъем ность меха нического привода, кг | Кол-во ОП, шт | Пара метры ство ла, мм | Ветро вые райо ны эксплу атации | Нагрузки на фундамент ±10% | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dв | Dн | М max, тм | Q max, т | N, т | |||||||
| МГФ-16-М | 16 | 2 | 550 | 250 | до 6 | 189 | 381 | до III | 12,25 | 0,84 | 0,86 |
| МГФ-20-М | 20 | 2 | 745 | 250, 500 | до 6 | 189 | 433 | до III | 15,31 | 1,05 | 1,07 |
| МГФ-20-М | 20 | 2 | 872 | 500, 800 | от 6 до 12 | 199 | 433 | IV | 23,04 | 1,52 | 1,3 |
| МГФ-20-М | 20 | 2 | 1098 | 500, 800 | от 6 до 12 | 230 | 455 | V и выше | 32,75 | 2,15 | 2,1 |
| МГФ-25-М | 25 | 3 | 1135 | 250, 500 | до 6 | 197 | 523 | до III | 19,69 | 1,13 | 1,46 |
| МГФ-25-М | 25 | 3 | 1395 | 500, 800 | от 6 до 12 | 213 | 523 | IV | 31,8 | 1,77 | 2,1 |
| МГФ-25-М | 25 | 3 | 1517 | 500, 800 | от 6 до 12 | 213 | 523 | V и выше | 47,3 | 2,6 | 2,5 |
| МГФ-30-М | 30 | 3 | 1482 | 250, 500 | до 6 | 195 | 600 | до III | 27,6 | 1,39 | 1,82 |
| МГФ-30-М | 30 | 3 | 1970 | 500, 800 | от 6 до 12 | 219 | 600 | IV | 42,8 | 2,05 | 2,63 |
| МГФ-30-М | 30 | 3 | 2027 | 500, 800 | от 6 до 12 | 219 | 600 | V и выше | 65,1 | 3,07 | 2,97 |
| МГФ-35-М | 35 | 4 | 2370 | 250, 500 | до 6 | 213 | 663 | до IV | 56,14 | 2,35 | 2,7 |
| МГФ-35-М | 35 | 4 | 2875 | 500, 800 | от 6 до 12 | 230 | 700 | V и выше | 89,3 | 3,7 | 3,83 |
| МГФ-40-М | 40 | 4 | 2837 | 500, 800 | от 6 до 12 | 230 | 780 | до IV | 75,8 | 2,82 | 3,46 |
| МГФ-40-М | 40 | 4 | 3494 | 500, 800 | от 6 до 12 | 230 | 780 | V и выше | 117,3 | 4,29 | 4,45 |
| МГФ-50-М | 50 | 5 | 5510 | 500, 800 | от 6 до 12 | 230 | 780 | до IV | 97,8 | 3,02 | 6,3 |
| МГФ-50-М | 50 | 5 | 6580 | 500, 800 | от 6 до 12 | 230 | 780 | V и выше | 150,5 | 4,55 | 7,6 |
Для освещения крупных промышленных предприятий, аэропортов, морских портов, складов и перевалочных пунктов, транспортных развязок и автомобильных дорог используются высокие и надежные конструкции, называемые мачтами освещения. Эти сооружения допускаются к установке и эксплуатации по всей территории Российской Федерации.
Изготавливаются мачты освещения из высокопрочной стали, после чего их поверхность обрабатывается специальным антикоррозийным материалом. Защитное вещество наносится методом горячего цинкования (ГОСТ 9.307-89), благодаря чему срок эксплуатации изделия достигает 25-30 лет. Это покрытие не является декоративным и наносится для достижения сугубо защитных целей.
Чтобы придать мачте освещения более эстетичный внешний вид, её поверхность может быть обработана лакокрасочными материалами. Желаемые цвет покрытия сообщайте заранее!
Данная мачта освещения оснащается мобильной короной, что позволяет значительно снизить затраты на обслуживание осветительной сети. К примеру, установленная вдоль крупной автомагистрали мачта, может обслуживаться в течение светового дня, без ограничения движения по магистрали и использования специальной техники всего одним монтажником.
Устанавливается мачта освещения на крупное и массивное железобетонное основание (фундамент), которое состоит из армированного бетона, по центру которого установлена металлическая закладная деталь. Крепится мачта освещения к этой закладной детали фундамента при помощи надежного фланцевого соединения. Параметры фундамента напрямую зависят от зоны установки и эксплуатации конструкции, а также параметров грунта. Преимуществом такого метода установки является то, что в случае поломки, мачта освещения может быть достаточно оперативно демонтирована, а на её место установлена новая.
Конкретный состав осветительного оборудования и прочих элементов конструкции определяется для каждого заказчика индивидуально, в зависимости от проекта. Таким образом, масса и размеры высокомачтовой опоры освещения с мобильной короной определяются для каждого заказа отдельно. В таблице ниже указаны только значения для типовых конструкций.
