Описание

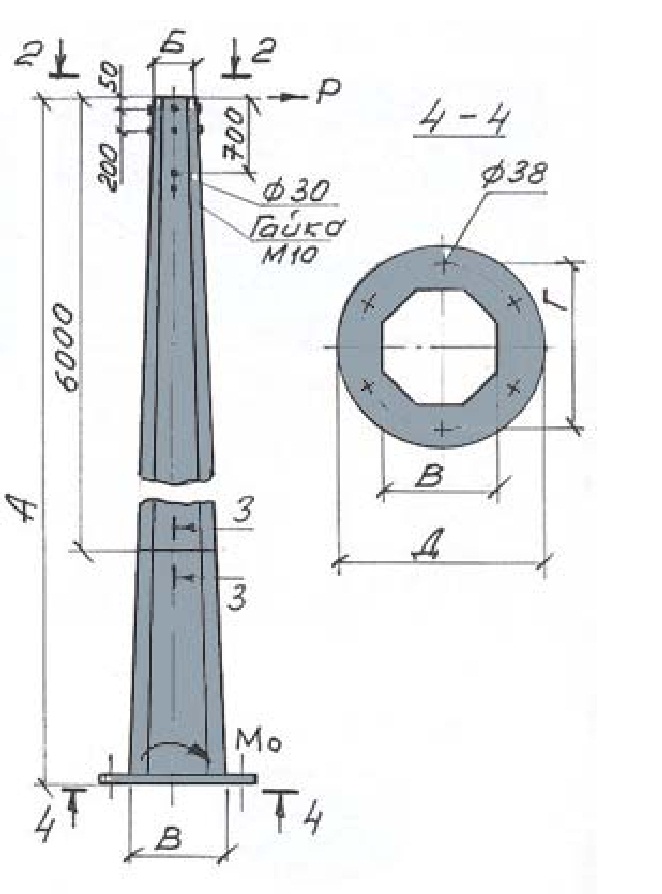

Обозначение опоры	М0,тм	Р, кг	А	Б	В	Г	Д	Е	Ж	Масса, кг
ОГСК-0,7-8 ф	5,6	700	8000	150	350	470	570	240	600	485,6
ОГСК-0,7-9 ф	6,3	700	9000	150	375	470	570	240	600	557,3
ОГСК-0,7-10 ф	7	700	10000	150	400	470	570	240	600	634,8
ОГСК-0,7-11 ф	7,7	700	11000	150	425	520	620	240	600	723,6
ОГСК-1,3-8 ф	10,4	1300	8000	150	446	600	700	240	600	598
ОГСК-1,3-9 ф	11,7	1300	9000	150	483	600	700	240	600	680,2
ОГСК-1,3-10 ф	13	1300	10000	150	520	600	700	240	600	788,3
ОГСК-1,3-11 ф	14,3	1300	11000	150	557	640	750	240	600	902,9

Маркировка опоры: ОГСКФ-Х1-Х2
ОГСКФ – Опора граненая силовая фланцевая контактной сети
Х1 - Максимальная статическая нагрузка в верхней точки (тонн)
Х2 – Надземная, рабочая высота опоры

Для построения эффективной контактной сети, необходимой для городского транспорта, чаще всего используются силовые граненые опоры контактной сети. Эти конструкции обладают необходимыми качествами, а запаса их прочности хватает и для того, чтобы использовать их в качестве опор освещения. Кроме того, практически повсеместно, на этих опорах закрепляются кабели и провода электрической сети наружного освещения (как правило – СИП). И даже со всеми этими элементами, допускается установка средних по величине информационных либо рекламных щитов.

Для изготовления граненой опоры контактной сети, на нашем предприятии используется высококачественная листовая сталь. Марка металла, а также его толщина определяется для каждого заказа индивидуально и зависит от климатических условий эксплуатации, типа опоры (конкретной марки из семейства силовых граненых опор контактной сети), а также примерных будущих нагрузок на конструкцию.

Для увеличения срока эксплуатации силовой опоры контактной сети, на её поверхность, методом горячего цинкования, наносится антикоррозийное покрытие. Данный метод обеспечивает высокий уровень адгезии покрытия к поверхности опоры, в результате чего реальный срок службы конструкции достигает 25-30 лет.

Для придания опоре необходимого, с эстетичной точки зрения, внешнего вида, её поверхность может быть дополнительно покрыта лакокрасочными материалами. Фактуру краски и желаемый цвет обязательно сообщайте при оформлении заказа.

Для установки фланцевой опоры используются специальные закладные детали. Предварительно подготавливается грунтовый котлован. После чего в нем устанавливается закладная деталь, тщательно отцентровывается и бетонируется. После того как бетон застывает – на закладную деталь устанавливается опора, с помощью фланцевого болтового соединения. Такой метод установки обладает одним существенным преимуществом – опора ремонтопригодна на любом этапе её эксплуатации. При возникновении поломки – она оперативно демонтируется и заменяется на новую.
