Фланцевые опоры освещения получили свое название из-за специфической установки. Эти опоры устанавливаются не прямо в грунт, а на специальное железобетонное основание (своеобразный фундамент). Это основание состоит из металлического опорного фундамента (модель указана в таблице, для каждого типа фланцевой опоры), залитого в котловане бетоном. Опора крепится с фундаментом фланцевым соединением. Марка бетона, ширина и глубина котлована и прочие параметры фундамента для опоры определяются с оглядкой на тип грунта и климатические условия эксплуатации опоры.
На данный момент наше предприятие производит и поставляет весь спектр фланцевых опор.
Опора силовая граненая коническая фланцевая (СГФОО)
|
Обозначение опоры |
Обозначение опорного фундамента |
Масса, кг |
Макс. гориз-е усилие, кг |
Размеры, мм |
||||
|
H |
h |
Db |
Dh |
s |
||||
|
СГФОО - 400 - 9,0/11,5 |
ОФ-24/8/Д310-2,5-6 |
345 |
400 |
9 000 |
2 500 |
120 |
190 |
6 |
|
СГФОО - 700 - 9,0/11,5 |
ОФ-24/8/Д380-2,5-6 |
443 |
700 |
9 000 |
2 500 |
120 |
255 |
6 |
|
СГФОО - 400 - 10,0/12,5 |
ОФ-24/8/Д310-2,5-6 |
380 |
400 |
10 000 |
2 500 |
120 |
205 |
6 |
|
СГФОО - 700 - 10,0/12,5 |
ОФ-30/8/Д440-2,5-6 |
500 |
700 |
10 000 |
2 500 |
120 |
275 |
6 |
|
СГФОО - 1000 - 10,0/13,5 |
ОФ-30/12/Д440-3,5-6 |
679 |
1 000 |
10 000 |
3 500 |
130 |
320 |
6 |
|
СГФОО - 1300 - 10,0/13,0 |
ОФ-30/12/Д500-3,0-6 |
727 |
1 300 |
10 000 |
3 000 |
150 |
364 |
6 |
СГФОО – Силовая граненая фланцевая опора освещения
Х – Максимальное горизонтальное усилие в верхней точке опоры
Х/Х – Высота опоры над поверхностью земли / общая высота опоры
Опора граненая силовая фланцевая (ОГСФ)
|
Обозначение опоры |
Масса, кг |
Максимальное горизонтальное усилие, кг |
Размеры, мм |
||||||
|
А |
Б |
В |
Г |
Д |
Е |
Ж |
|||
|
ОГС-0,4-8 |
181,2 |
400 |
8 000 |
100 |
207 |
280 |
360 |
180 |
450 |
|
ОГС-0,4-9 |
207,7 |
400 |
9 000 |
100 |
220 |
280 |
360 |
180 |
450 |
|
ОГС-0,4-10 |
236,1 |
400 |
10 000 |
100 |
234 |
280 |
360 |
180 |
450 |
|
ОГС-0,4-11 |
269,8 |
400 |
11 000 |
100 |
247 |
320 |
400 |
180 |
450 |
|
ОГС-0,7-8 |
256 |
700 |
8 000 |
150 |
270 |
360 |
480 |
240 |
600 |
|
ОГС-0,7-9 |
290,5 |
700 |
9 000 |
150 |
285 |
360 |
480 |
240 |
600 |
|
ОГС-0,7-10 |
327,1 |
700 |
10 000 |
150 |
300 |
360 |
480 |
240 |
600 |
|
ОГС-0,7-11 |
367,7 |
700 |
11 000 |
150 |
315 |
390 |
500 |
240 |
600 |
|
ОГС-1,0-10 |
405 |
1 000 |
10 000 |
150 |
330 |
440 |
540 |
240 |
600 |
|
ОГС-1,3-10 |
477 |
1 300 |
10 000 |
150 |
364 |
500 |
610 |
240 |
600 |
Маркировка опоры: ОГСФ-Х,Х-Х
ОГСФ – Опора граненая силовая фланцевая
Х,Х – Максимальное горизонтальное усилие в верхней точке опоры, тонн
Х – Высота опоры над поверхностью земли
Опора граненая коническая силовая фланцевая (ОГКСФ)
|
Обозначение опоры |
Масса, кг |
D/d |
Высота надземной части - H, м |
Глубина подземной части - H1, м |
фундаментный блок |
|
ОГКСф-0,4-8 |
207 |
298 / 160 |
8 |
420 |
ФБ-0,219 |
|
ОГКСф-0,4-9 |
230 |
298 / 160 |
9 |
420 |
ФБ-0,219 |
|
ОГКСф-0,4-10 |
253 |
298 / 160 |
10 |
420 |
ФБ-0,219 |
|
ОГКСф-0,7-8 |
230 |
325 / 160 |
8 |
500 |
ФБ-0,273 |
|
ОГКСф-0,7-9 |
257 |
325 / 160 |
9 |
500 |
ФБ-0,273 |
|
ОГКСф-0,7-10 |
280 |
325 / 160 |
10 |
500 |
ФБ-0,273 |
|
ОГКСф-1,0-8 |
280 |
325 / 160 |
8 |
500 |
ФБ-0,325 |
|
ОГКСф-1,0-9 |
312 |
325 / 160 |
9 |
500 |
ФБ-0,325 |
|
ОГКСф-1,0-10 |
344 |
325 / 160 |
10 |
500 |
ФБ-0,325 |
|
ОГКСф-1,3-8 |
331 |
325 / 160 |
8 |
500 |
ФБ-0,325 |
|
ОГКСф-1,3-9 |
368 |
325 / 160 |
9 |
500 |
ФБ-0,325 |
|
ОГКСф-1,3-10 |
406 |
325 / 160 |
10 |
500 |
ФБ-0,325 |
|
ОГКСф-1,8-10 |
697 |
490 / 396 |
10 |
650 |
ФБ-0,426 |
|
ОГКСф-3,0-10 |
740 |
490 / 405 |
10 |
650 |
ФБ-0,426 |
Маркировка опоры: ОГКСФ-Х1-Х2-Х3
ОГКСФ – Опора граненая коническая силовая фланцевая
Х1 – Максимальное горизонтальное усилие в верхней точке опоры
Х2 – Высота опоры над поверхностью земли
Х3 – Глубина подземной части опоры
Несиловая граненая фланцевая опора освещения ГФОО
|
Обозначение опоры |
Обозначение опорного фундамента |
Масса, кг |
Макс. гор-е усилие, кг |
Размеры, мм |
||||
|
H |
h |
Db |
Dh |
s |
||||
|
ГФОО-60-3,0/4,0 |
ОФ-16/4/К140-1,0-б |
33 |
60 |
3 000 |
1 000 |
60 |
96 |
3 |
|
ГФОО-60-4,0/5,0 |
ОФ-16/4/К140-1,0-б |
40 |
60 |
4 000 |
1 000 |
60 |
108 |
3 |
|
ГФОО-80-5,0/6,0 |
ОФ-20/4/К180-1,0-б |
75 |
80 |
5 000 |
1 000 |
75 |
130 |
4 |
|
ГФОО-80-6,0/7,0 |
ОФ-20/4/К180-1,0-б |
105 |
80 |
6 000 |
1 000 |
75 |
141 |
4 |
|
ГФОО-150-7,0/8,5 |
ОФ-30/4/К230-1,5-б |
133 |
150 |
7 000 |
1 500 |
75 |
152 |
4 |
|
ГФОО-150-8,0/9,5 |
ОФ-30/4/К230-1,5-б |
154 |
150 |
8 000 |
1 500 |
75 |
163 |
4 |
|
ГФОО-150-9,0/11,0 |
ОФ-30/4/К300-2,0-б |
201 |
150 |
9 000 |
2 000 |
75 |
174 |
4 |
|
ГФОО-150-10,0(75)/12,0 |
ОФ-30/4/К300-2,0-б |
225 |
150 |
10 000 |
2 000 |
75 |
185 |
4 |
|
ГФОО-150-10,0(100)/12,0 |
ОФ-30/4/К300-2,0-б |
243 |
150 |
10 000 |
2 000 |
100 |
210 |
4 |
|
ГФОО-150-11,5(75)/14,0 |
ОФ-30/4/К300-2,5-б |
249 |
150 |
11 500 |
2 500 |
75 |
200 |
4 |
|
ГФОО-150-11,5(100)/14,0 |
ОФ-30/4/К300-2,5-б |
279 |
150 |
11 500 |
2 500 |
100 |
232 |
4 |
|
ГФОО-150-14,0/17,0 |
ОФ-36/4/К400-3,0-б |
575 |
150 |
14 000 |
3 000 |
100 |
254 |
4 |
|
ГФОО-150-16,0/19,0 |
ОФ-36/4/К400-3,0-б |
629 |
150 |
16 000 |
3 000 |
100 |
276 |
4 |
Маркировка опоры ГФОО-Х-Х/Х
ГФОО – несиловая граненая фланцевая опора освещения
Х – Максимальное горизонтальное усилие в верхней точке опоры
Х/Х – Высота опоры над поверхностью земли / общая высота опоры
Граненая коническая фланцевая опора освещения (ОГКФ)
|
Обозначение опоры |
D/d |
Н,м высота надземной части |
АхА, мм размер опорного фланца |
Масса, кг |
Фундаментальный блок |
|
ОГКф-3,0 |
135/84 |
3 |
250х250 |
30 |
ФБ-0,108 |
|
ОГКф-4,0 |
135/84 |
4 |
250х250 |
37 |
ФБ-0,108 |
|
ОГКф-5,0 |
135/84 |
5 |
250х250 |
45 |
ФБ-0,108 |
|
ОГКф-6,0 |
135/84 |
6 |
250х250 |
56 |
ФБ-0,108 |
|
ОГКф-7,0 |
155/84 |
7 |
300х300 |
68 |
ФБ-0,159 |
|
ОГКф-8,0 |
155/84 |
8 |
300х300 |
95 |
ФБ-0,159 |
|
ОГКф-9,0 |
165/84 |
9 |
300х300 |
112 |
ФБ-0,159 |
|
ОГКф-10,0 |
165/84 |
10 |
300х300 |
120 |
ФБ-0,159 |
|
ОГКф-11,0 |
195/84 |
11 |
300х300 |
150 |
ФБ-0,159 |
|
ОГКф-12,0 |
195/84 |
12 |
300х300 |
163 |
ФБ-0,159 |
Маркировка опоры: ОГКФ-Х
ОГКФ – Опора граненая коническая силовая фланцевая
Х – Высота рабочей (надземной) частиСиловая трубчатая фланцевая опора освещения - СТФОО
|
Обозначение опоры |
Обозначение опорного фундамента |
Масса, кг |
Макс. гор-е усилие, кг |
Размеры, мм |
|||
|
H |
h |
D1 |
D2 |
||||
|
СТФОО-300-8,5/11,0 |
ОФ-20/8/Д360-2.5-б |
412 |
300 |
8 500 |
2 000 |
219 |
168 |
|
СТФОО-400-8,5/11,0 |
ОФ-20/8/Д360-2.5-б |
468 |
400 |
8 500 |
2 500 |
219 |
168 |
|
СТФОО-700-8,5/10,5 |
ОФ-20/12/Д372-2,5-б |
587 |
700 |
8 500 |
2 000 |
273 |
219 |
|
СТФОО-400-9,0/11,5 |
ОФ-20/8/Д360-2.5-б |
508 |
400 |
9 000 |
2 500 |
219 |
168 |
|
СТФОО-700-9,0/11,5 |
ОФ-20/8/Д360-2.5-б |
607 |
700 |
9 000 |
2 500 |
273 |
219 |
|
СТФОО-400-11,0/13,5 |
ОФ-24/8/Д360-2,5-б |
727 |
400 |
11 000 |
2 500 |
273 |
219 |
Маркировка опоры: СТФОО – Х – Х/Х
СТФОО – Силовая трубчатая фланцевая опора освещения
Х – Максимальное горизонтальное усилие в верхней точке опоры
Х/Х – Высота опоры над поверхностью земли / общая высота опоры
Опора освещения силовая трубчатая фланцевая - ОСф
Тип опоры | Н,мм | h, мм | D1,мм | D2,мм | Обозначение МОСЗ | Состав комплекта МОСЗ |
ОСф-0,4-8,5в-2,5 (Ф.Б. ф219 l=2500) | 8500 | 2300 | 168 | 219 | ОПф-400-8,5в-2,5 ЖРФИ.301317.071 | Опора ЖРФИ.301317.062 Ф.Б.№ ЖРФИ.301317.065 |
ОСф-0,4-8,5в-3,0 (Ф.Б. ф219 l=3000) | 8500 | 2800 | 168 | 219 | ОПф-400-8,5в-3,0 ЖРФИ.301317.071-01 | ОпораЖРФИ.301317.062 Ф.Б.№ ЖРФИ.301317.065-01 |
ОСф-0,4-8,5вк1-2,5 (Ф.Б. ф219 l=2500 с отверстиями для кабеля) | 8500 | 2300 | 168 | 219 | ОПф-400-8,5вк1-2,5 ЖРФИ.301317.071-03 | Опора ЖРФИ.301317.062-01 Ф.Б.№ ЖРФИ.301317.065-03 |
ОСф-0,4-8,5вк1-3,0 (Ф.Б. ф219 l=3000 с отверстиями для кабеля) | 8500 | 2800 | 168 | 219 | ОПф-400-8,5вк1-3,0 ЖРФИ.301317.071-04 | Опора ЖРФИ.301317.062-01 Ф.Б.№ ЖРФИ.301317.065-04 |
ОСф-0,4-9,0в-2,5 (Ф.Б. ф219 l=2500) | 9000 | 2300 | 168 | 219 | ОПф-400-9,0в-2,5 ЖРФИ.301317.110 | Опора ЖРФИ.301317.108 Ф.Б.№ ЖРФИ.301317.065 |
ОСф-0,4-9,0в-3,0 (Ф.Б. ф219 l=3000) | 9000 | 2800 | 168 | 219 | ОПф-400-9,0в-3,0 ЖРФИ.301317.110-01 | Опора ЖРФИ.301317.108 Ф.Б.№ ЖРФИ.301317.065-01 |
ОСф-0,4-9,0вк1-2,5 (Ф.Б. ф219 l=2500 с отверстиями для кабеля) | 9000 | 2300 | 168 | 219 | ОПф-400-9,0вк1-2,5 ЖРФИ.301317.110-03 | Опора ЖРФИ.301317.108-01 Ф.Б.№ ЖРФИ.301317.065-03 |
ОСф-0,4-9,0вк1-3,0 (Ф.Б. ф219 l=3000 с отверстиями для кабеля) | 9000 | 2800 | 168 | 219 | ОПф-400-9,0вк1-3,0 ЖРФИ.301317.110-04 | Опора ЖРФИ.301317.108-01 Ф.Б.№ ЖРФИ.301317.065-04 |
ОСф-0,7-8,5в-2,5 (Ф.Б. ф273 l=2500) | 8500 | 2300 | 219 | 273 | ОПф-700-8,5в-2,5 ЖРФИ.301317.111 | Опора ЖРФИ.301317.109 Ф.Б.№ ЖРФИ.301317.066 |
ОСф-0,7-9,0в-3,0 (Ф.Б. ф273 l=3000) | 8500 | 2800 | 219 | 273 | ОПф-700-8,5в-3,0 ЖРФИ.301317.111-01 | Опора ЖРФИ.301317.109 Ф.Б.№ ЖРФИ.301317.066-01 |
ОСф-0,7-9,0вк1-2,5 (Ф.Б. ф273 l=2500 с отверстиями для кабеля) | 8500 | 2300 | 219 | 273 | ОПф-700-8,5вк1-2,5 ЖРФИ.301317.111-03 | Опора ЖРФИ.301317.109-01 Ф.Б.№ ЖРФИ.301317.066-03 |
ОСф-0,7-9,0вк1-3,0 (Ф.Б. ф273 l=3000 с отверстиями для кабеля) | 8500 | 2800 | 219 | 273 | ОПф-700-8,5вк1-2,5 ЖРФИ.301317.111-04 | Опора ЖРФИ.301317.109-01 Ф.Б.№ ЖРФИ.301317.066-04 |
ОСф-0,7-9,0-2,5 (Ф.Б. ф273 l=2500) | 9000 | 2300 | 219 | 273 | ОПф-700-9,0в-2,5 ЖРФИ.301317.072 | Опора ЖРФИ.301317.063 Ф.Б.№ ЖРФИ.301317.066 |
ОСф-0,7-9,0-3,0 (Ф.Б. ф273 l=3000) | 9000 | 2800 | 219 | 273 | ОПф-700-9,0в-3,0 ЖРФИ.301317.072-01 | Опора ЖРФИ.301317.063 Ф.Б.№ ЖРФИ.301317.066-01 |
ОСф-0,7-9,0вк1-2,5 (Ф.Б. ф273 l=2500 с отверстиями для кабеля) | 9000 | 2300 | 219 | 273 | ОПф-700-9,0вк1-2,5 ЖРФИ.301317.072-03 | Опора ЖРФИ.301317.063-01 Ф.Б.№ ЖРФИ.301317.066-03 |
ОСф-0,7-9,0вк1-3,0 (Ф.Б. ф273 l=3000 с отверстиями для кабеля) | 9000 | 2800 | 219 | 273 | ОПф-700-9,0вк1-2,5 ЖРФИ.301317.072-04 | Опора ЖРФИ.301317.063-01 Ф.Б.№ ЖРФИ.301317.066-04 |
ОСф-0,4-13,0-2,5 (Ф.Б. ф273 l=2500) | 13000 | 2300 | 219 | 273 | ОПф-400-13,0в-2,5 ЖРФИ.301317.073 | Опора ЖРФИ.301317.064 Ф.Б.№ ЖРФИ.301317.066 |
ОСф-0,4-13,0-3,0 (Ф.Б. ф273 l=3000) | 13000 | 2800 | 219 | 273 | ОПф-400-13,0в-3,0 ЖРФИ.301317.073-01 | Опора ЖРФИ.301317.064 Ф.Б.№ ЖРФИ.301317.066-01 |
ОСф-0,4-13,0вк1-2,5 (Ф.Б. ф273 l=2500 с отверстиями для кабеля) | 13000 | 2300 | 219 | 273 | ОПф-400-13,0вк1-2,5 ЖРФИ.301317.073-03 | Опора ЖРФИ.301317.064-01 Ф.Б.№ ЖРФИ.301317.066-03 |
ОСф-0,4-13,0вк1-3,0 (Ф.Б. ф273 l=3000 с отверстиями для кабеля) | 13000 | 2800 | 219 | 273 | ОПф-400-13,0вк1-3,0 ЖРФИ.301317.073-04 | Опора ЖРФИ.301317.064-01 Ф.Б.№ ЖРФИ.301317.066-04 |
Маркировка опоры ОСф-Х1-Х2-Х3
ОСФ – опора силовая трубчатая фланцевая
Х1 - Максимальная статическая нагрузка в верхней точки (тонн)
Х2 – Рабочая высота опоры (м)
Х3 - Высота фундаментного блока (м)

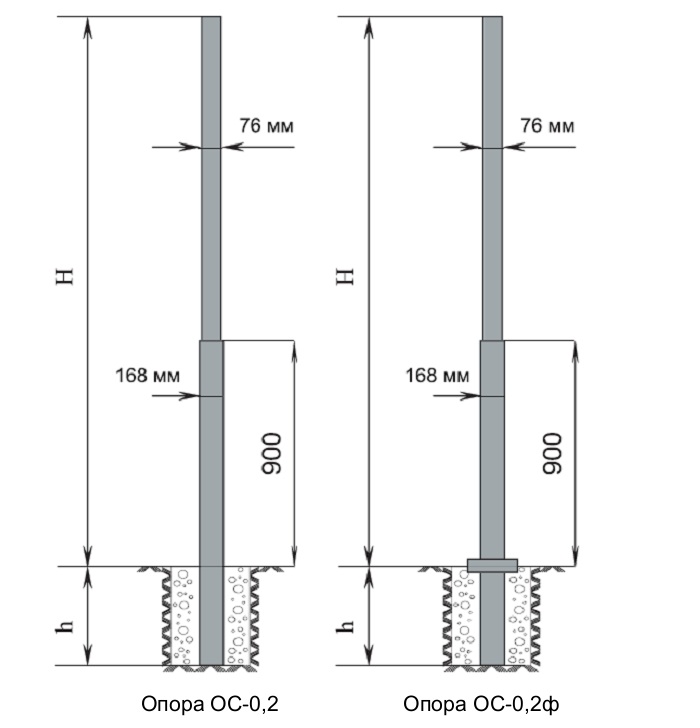

Не силовая трубчатая опора освещения - ОС0,1
Обозначение | Н(м) | h (м) | Вес(кг) | Обозначение | Н(м) | h (м) | Вес(кг) |
ОС-0,2-2,5-0,8 | 2,5 | 0,8 | 50,2 | ОС-0,2ф-2,5-0,8 | 2,5 | 0,8 | 45,2 |
ОС-0,2-3,0-0,8 | 3 | 0,8 | 55 | ОС-0,2ф-3,0-0,8 | 3 | 0,8 | 47 |
ОС-0,2-3,0-1,0 | 3 | 1 | 55,3 | ОС-0,2ф-3,0-1,0 | 3 | 1 | 48,5 |
ОС-0,2-3,5-0,8 | 3,5 | 0,8 | 58,9 | ОС-0,2ф-3,5-0,8 | 3,5 | 0,8 | 68,7 |
ОС-0,2-3,5-1,0 | 3,5 | 1 | 60,1 | ОС-0,2ф-3,5-1,0 | 3,5 | 1 | 69,2 |
ОС-0,2-4,0-0,8 | 4 | 0,8 | 62,9 | ОС-0,2ф-4,0-0,8 | 4 | 0,8 | 72,7 |
ОС-0,2-4,0-1,0 | 4 | 1 | 64 | ОС-0,2ф-4,0-1,0 | 4 | 1 | 73 |
ОС-0,2-4,0-1,5 | 4 | 1,5 | 65 | ОС-0,2ф-4,0-1,5 | 4 | 1,5 | 73 |
ОС-0,2-4,5-0,8 | 4,5 | 0,8 | 66,9 | ОС-0,2ф-4,5-0,8 | 4,5 | 0,8 | 76,7 |
ОС-0,2-4,5-1,0 | 4,5 | 1 | 67 | ОС-0,2ф-4,5-1,0 | 4,5 | 1 | 76,7 |
ОС-0,2-4,5-1,5 | 4,5 | 1,5 | 68 | ОС-0,2ф-4,5-1,5 | 4,5 | 1,5 | 75 |
ОС-0,2-5,0-0,8 | 5 | 1,5 | ОС-0,2ф-5,0-0,8 | 5 | 0,8 | 80,7 | |
ОС-0,2-5,0-1,0 | 5 | 1 | ОС-0,2ф-5,0-1,0 | 5 | 1 | 80,7 | |
ОС-0,2-5,0-1,5 | 5 | 1,5 | ОС-0,2ф-5,0-1,5 | 5 | 1,5 | 78 |
Маркировка опоры: ОС-0,2(0,2ф) – Х1 – Х2
ОС-0,2(0,2ф) – опора освещения трубчатого типа прямостоечная (фланцевая)
Х1 – Рабочая (надземная) часть опоры
Х2 – Подземная часть опоры

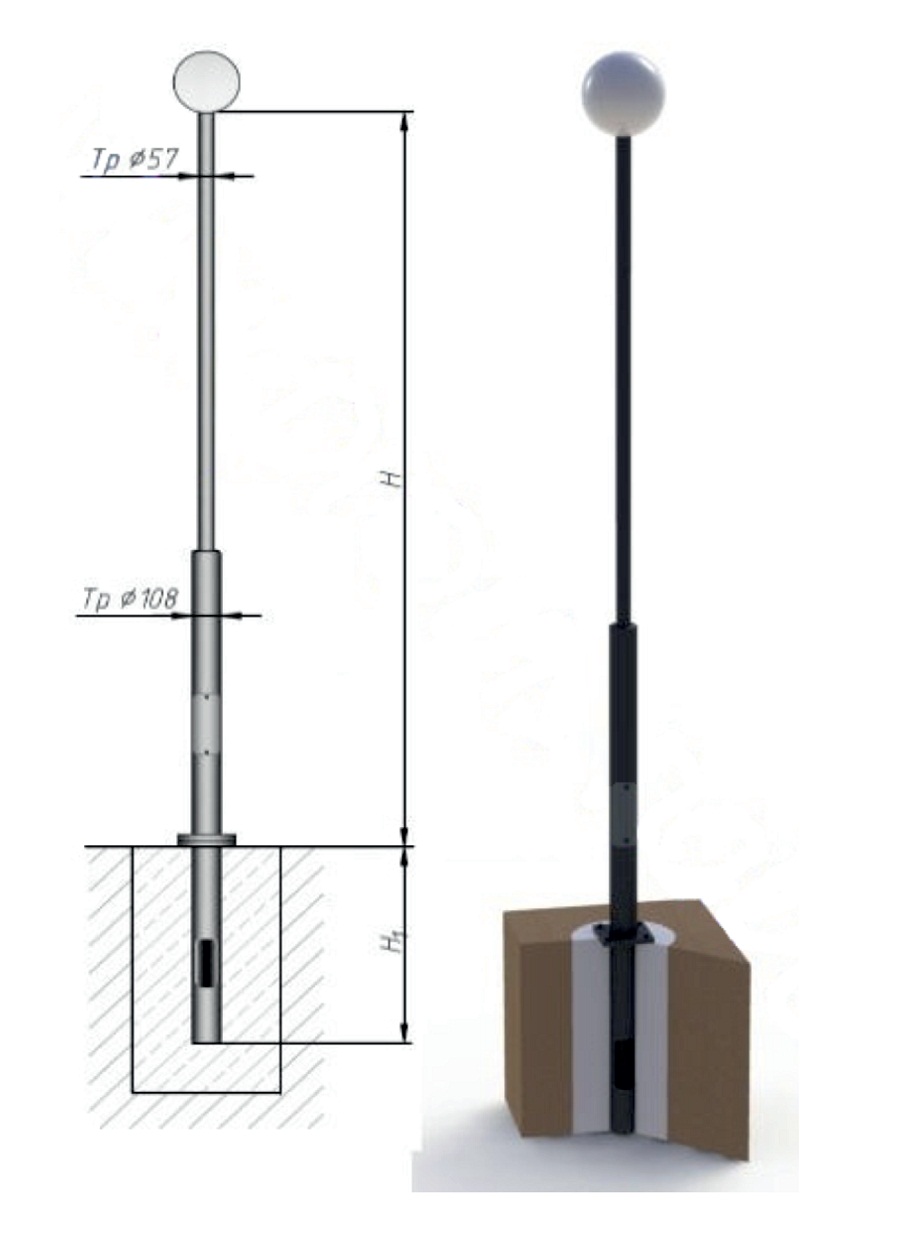

Трубчатая опора освещения ОС0,3
Обозначение опоры | H (м) | h (м) | Обозначение опоры | H (м) | h (м) |
ОС-0,3 -5,0-1,5 | 5 | 1,5 | ОС-0,3 ф-5,0-1,5 | 5 | 1,5 |
ОС-0,3 -5,0-2,0 | 2 | ОС-0,3 ф-5,0-2,0 | 2 | ||
ОС-0,3 -6,0-1,5 | 6 | 1,5 | ОС-0,3 ф-6,0-1,5 | 6 | 1,5 |
ОС-0,3 -6,0-2,0 | 2 | ОС-0,3 ф-6,0-2,0 | 2 | ||
ОС-0,3 -7,0-1,5 | 7 | 1,5 | ОС-0,3 ф-7,0-1,5 | 7 | 1,5 |
ОС-0,3 -7,0-2,0 | 2 | ОС-0,3 ф-7,0-2,0 | 2 | ||
ОС-0,3 -8,0-1.5 | 8 | 1,5 | ОС-0,3 ф-8,0-1.5 | 8 | 1,5 |
ОС-0,3 -8,0-2,0 | 2 | ОС-0,3 ф-8,0-2,0 | 2 | ||
ОС-0,3 -9,0-1,5 | 9 | 1,5 | ОС-0,3 ф-9,0-1,5 | 9 | 1,5 |
ОС-0,3 -9,0-2,0 | 2 | ОС-0,3 ф-9,0-2,0 | 2 | ||
ОС-0,3 -12 | 12 | ОС-0,3 ф-12 | 12 | ||
ОС-0,3 -15 | 15 | ОС-0,3 ф-15 | 15 | ||
ОС-0,3 -18 | 18 | ОС-0,3 ф-18 | 18 | ||
ОС-0,3 -21 | 21 | ОС-0,3 ф-21 | 21 | |
ОС-0,3(0,3ф) – опора освещения трубчатого типа прямостоечная (фланцевая)
Х1 – Рабочая (надземная) часть опоры
Х2 – Подземная часть опоры
Опора освещения трубчатая фланцевая - ОТ3Ф
Обозначение опоры | H, м | H1, м | АхА, мм размер опорного фланца | Масса, кг |
ОТ3ф-5,0 | 5 | 1,5-2,0 | 300х300 | 92 |
ОТ3ф-6,0 | 6 | 1,5-2,0 | 300х300 | 107 |
ОТ3ф-7,0 | 7 | 1,5-2,0 | 300х300 | 124 |
ОТ3ф-8,0 | 8 | 1,5-2,0 | 300х300 | 138 |
ОТ3ф-9,0 | 9 | 1,5-2,0 | 300х300 | 153 |
Маркировка опоры ОТ3Ф-Х
ОТ3Ф – опора трубчатая фланцевая
Х – рабочая (надземная) высота
Трубчатая фланцевая опора освещения - ОТФ(133/108)
Обозначение опоры | H, м | H1, м | AxA, мм | Масса, кг |
ОТ(133/108)ф-5,0 | 5 | 1,5-2,0 | 300х300 | 83 |
ОТ(133/108)ф-6,0 | 6 | 1,5-2,0 | 300х300 | 89 |
ОТ(133/108)ф-7,0 | 7 | 1,5-2,0 | 300х300 | 102,5 |
ОТ(133/108)ф-8,0 | 8 | 1,5-2,0 | 300х300 | 114 |
ОТ(133/108)ф-9,0 | 9 | 1,5-2,0 | 300х300 | 126 |
Маркировка опоры ОТХ/Х-Х1
ОТ– опора трубчатая фланцевая
Х/Х – соотношение диаметра опоры в нижней и верхней части конструкции
Х1 – рабочая (надземная) высота
Фланцевая круглоконическая опора освещения - КФОО
Обозначение опоры | Обозначение опорного фундамента | Масса, кг | Макс-е гор-е усилие, кг | Размеры, мм | ||||
H | h | Db | Dh | s | ||||
КФОО-80-5,0/6,2 | ОФ-20/4/К180-1,2-б | 78 | 80 | 5 000 | 1 200 | 75 | 135 | 4 |
КФОО-80-6,0/7,2 | ОФ-20/4/К180-1,2-б | 89 | 80 | 6 000 | 1 200 | 75 | 147 | 4 |
КФОО-150-7,0/8,5 | ОФ-30/4/К230-1,5-б | 139 | 150 | 7 000 | 1 500 | 75 | 159 | 4 |
КФОО-150-8,0/9,5 | ОФ-30/4/К230-1,5-б | 155 | 150 | 8 000 | 1 500 | 75 | 171 | 4 |
КФОО-150-9,0/11,0 | ОФ-30/4/К300-2,0-б | 210 | 150 | 9 000 | 2 000 | 75 | 183 | 4 |
КФОО-150-10,0/12,0 | ОФ-30/4/К300-2,0-б | 228 | 150 | 10 000 | 2 000 | 75 | 195 | 4 |
КФОО-150-11,5/13,5 | ОФ-30/4/К300-2,0-б | 249 | 150 | 11 500 | 2 000 | 66 | 204 | 4 |
Расшифровка маркировки опоры: КОО-Х-Х/Х
КФОО – коническая опора освещения фланцевая
Х – Максимальное горизонтальное усилие в верхней точке опоры
Х/Х – Высота опоры над поверхностью земли / общая высота опоры
Торшерная (парковая) фланцевая опора освещения - ОТ1Ф
Обозначение опоры | Н, м рабочая высота (высота надземной части) | Н1, м рекомендуемая высота фундаментального блока | АхА, мм размер опорного сланца | Масса, кг |
ОТ1ф-1,5 | 1,5 | 0,8-1,0 | 250х250 | 22,2 |
ОТ1ф-2,0 | 2 | 0,8-1,0 | 250х250 | 25,3 |
ОТ1ф-2,5 | 2,5 | 0,8-1,0 | 250х250 | 28,5 |
ОТ1ф-3,0 | 3 | 0,8-1,0 | 250х250 | 31,7 |
ОТ1ф-3,2 | 3,2 | 0,8-1,0 | 250х250 | 32,8 |
ОТ1ф-3,5 | 3,5 | 0,8-1,0 | 250х250 | 34,8 |
ОТ1ф-4,0 | 4 | 0,8-1,0 | 250х250 | 37,8 |
ОТ1ф-4,5 | 4,5 | 0,8-1,0 | 250х250 | 41 |
Маркировка опоры ОТ1Ф-Х
ОТ1Ф – опора торшерная фланцевая
Х – рабочая (надземная) высота
Торшерные (парковые) фланцевые опоры освещения - ОТ2Ф
Обозначение опоры | Н, м рабочая высота (высота надземной части) | АхА, мм размер опорного фланца | Масса, кг |
ОТ2ф-2,5 | 2,5 | 300х300 | 31,6 |
ОТ2ф-3,0 | 3 | 300х300 | 35,7 |
ОТ2ф-3,5 | 3,5 | 300х300 | 38,9 |
ОТ2ф-4,0 | 4 | 300х300 | 42 |
ОТ2ф-4,5 | 4,5 | 300х300 | 45,1 |
ОТ2ф-5,0 | 5 | 300х300 | 48,2 |
Маркировка опоры ОТ2Ф-Х
ОТ2Ф – опора торшерная фланцевая
Х – рабочая (надземная) высота
Торшерная (парковая) фланцевая металлическая опора освещения ОТ(108/57)ф
Обозначение опоры | Н, м рабочая высота (высота надземной части) | Н1, м рекомендуемая высота фундаментного блока | АхА, мм размер опорного фланца | Масса, кг |
ОТ(108/57)ф-1,5 | 1,5 | 0,8-10 | 250х250 | 18 |
ОТ(108/57)ф-2,0 | 2 | 0,8-10 | 250х250 | 21 |
ОТ(108/57)ф-2,5 | 2,5 | 0,8-10 | 250х250 | 25,2 |
ОТ(108/57)ф-3,0 | 3 | 0,8-10 | 250х250 | 28 |
ОТ(108/57)ф-3,2 | 3,2 | 0,8-10 | 250х250 | 32 |
ОТ(108/57)ф-3,5 | 3,5 | 0,8-10 | 250х250 | 34 |
ОТ(108/57)ф-3,7 | 3,7 | 1 | 250х250 | 35 |
Маркировка опоры ОТ Х/Х-Х
Х/Х – диаметра нижней и верхней части в миллиметрах
Х – размер рабочей (надземной) части опоры
- Эстетическая составляющая. Металлические опоры имеют более «приятный» внешний вид, который к тому же можно адаптировать под любую цветовую гамму (наша компания предоставляет услуги окрашивания опоры – цвет необходимо оговорить на стадии заказа);
- Металлические опоры обладают солидными адаптивными свойствами. Покупатель может установить несущую способность, количество граней, высоту, диаметр и некоторые другие характеристики опоры, так как это практически не отражается на технологическом процессе производства;
- После нанесения на опору специального антикоррозийного покрытия (в соответствии с ГОСТ 9.307-89, применяется метод горячего цинкования, обеспечивающий практически идеальную адгезию опоры и защитного покрытия), опора практически не подвержена агрессивному воздействию внешней среды, что позволяет использовать опору на протяжении 25-30 лет;
- За счет меньшей массы, процесс транспортировки металлической опоры гораздо проще, чем железобетонной;
- Практически отсутствует вероятность повредить опору во время транспортировки и монтажа.
Для изготовления фланцевых опор используется листовой материал толщиной от 6 миллиметров. Точный состав материала определяется в соответствии с условиями эксплуатации опоры, согласно всем положениям СНиП II-23-81. К тому же, всегда учитывается климатическая зона (допускается установка металлических силовых опор в районах, где температура окружающей среды находится в пределах от -50 до +50 °С).
