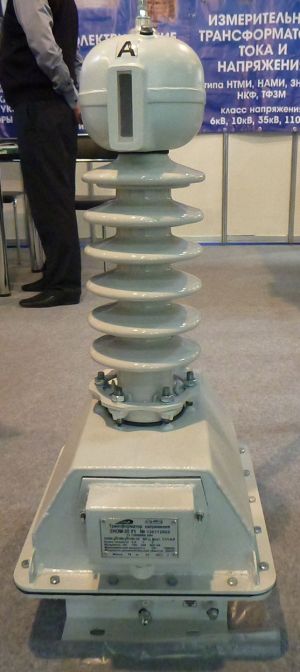

Однофазные масляные заземляемые трансформаторы напряжения ЗНОМ-20-63 У2 (Т2) применяются для понижения высокого первичного напряжения до необходимых значений. Служат для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях с изолированной нейтралью частоты 50 (60) Гц.
КОНСТРУКЦИЯ
Магнитопровод изготовлен из листовой холоднокатаной электротехнической стали. Стальной бак трансформаторов наполнен маслом.
На крышке бака расположены выводы первичных обмоток. Выводы вторичных обмоток и заземляемый высоковольтный вывод первичной обмотки расположены на панели зажимов, которая размещена в коробке на боковой стенке бака.
Маслорасширитель расположен на высоковольтном вводе первичной обмотки.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Высота не более 1000 метров над уровнем моря.
- Температура воздуха от -45°C до +40°C - для исполнения "У" и -10°C до +45°C - для исполнения "Т".
- Неагрессивная и не взрывоопасная окружающая среда.
