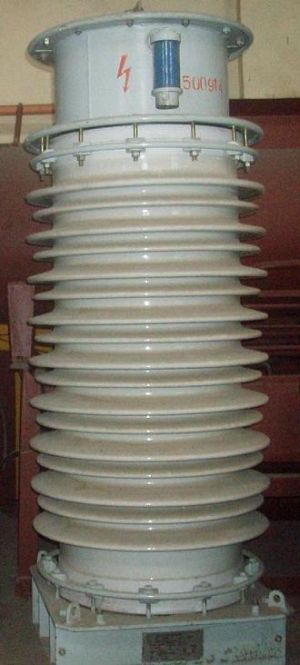

Данный тип трансформаторов ТФМ-110-II-1 У1 предназначен для питания электрических измерительных приборов и защитных устройств в электрических системах переменного тока частотой 50 или 60 Гц.
Трансформатор состоит из активной части, установленной на основании. На нее надета фарфоровая покрышка, заполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть трансформатора представляет собой одно- или многовитковую первичную обмотку, проходящую через три магнитопровода с вторичными обмотками. Вторичные обмотки - одна для измерения и две обмотки для защиты.
На крышке расширителя имеется фланец с отверстием, служащий для вакуумирования и доливки масла, а на стенке расширителя указатель уровня масла. Трансформатор заполнен трансформаторным маслом. Уровень масла ненагруженного трансформатора при температуре +20° должен находиться против черты маслоуказателя.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- высота над уровнем моря не более 1000м;
- температура окружающего воздуха от -45 до +40°С для исполнения У, от -10 до +50°С для исполнения Т и от -60 до +40°С для исполнения ХЛ;
- относительная влажность воздуха до 80% при температуре +20°С;
- атмосферное давление от 84 до 106,7 МПа (от 630 до 800 мм рт. ст.);
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- требования техники безопасности по ГОСТ 12.2.007.3-75, пожарной безопасности по ГОСТ 12.1.00491.
