АОДЦТ-417000/750/500-У
Автотрансформатор силовой однофазный трехобмоточный АОДЦТН-417000/750/500-У1 предназначен для связи электрических сетей разного напряжения и для регулировки потоков мощности и стабилизации уровня напряжения в рамках заданного диапазона в режиме нагрузки при помощи встроенных переключателей.Автотрансформатор силовой однофазный трехобмоточный АОДЦТН-417000/750/500-У1 предназначен для связи электрических сетей разного напряжения и для регулировки потоков мощности и стабилизации уровня напряжения в рамках заданного диапазона в режиме нагрузки при помощи встроенных переключателей.
| Тип | АОДЦТ-417000/750/500-У1 | |
|---|---|---|
| Номинальная мощность, МВА | автотрансформатора | 417 |
| обмотки НН | 6 | |
| Номинальные напряжения, кВ | ВН | 750/v3 |
| СН | 500/v3 | |
| НН | 10,5 | |
| Вид, диапазон и число ступеней регулирования напряжения | ПБВ в общей нейтрали от -4,8% до +4,0% ± 1 ступень | |
| Масса, т | полная | 224 |
| масла | 50 | |
| масла для доливки | 4,9 | |
| транспортная | 175 | |
| Длина х ширина х высота, мм | установочные | 10800 х 7650 х 12700 |
| транспортные | 7200 х 3730 х 4950 | |

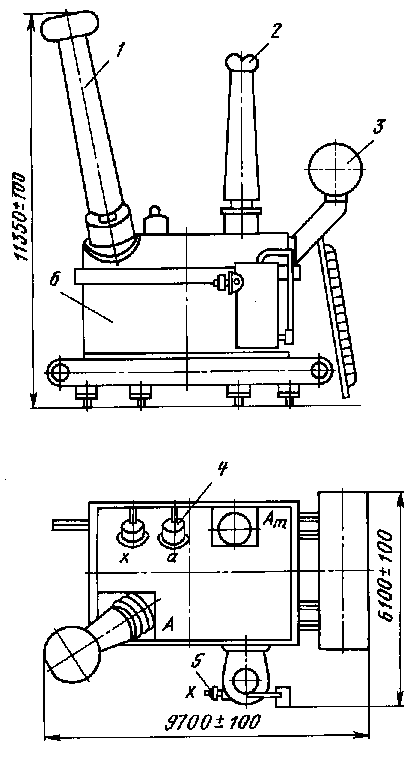

Конструкция и особенности
- ввод 750 кВ;
- ввод 500 кВ;
- расширитель;
- ввод 20 кВ;
- ввод 35 кВ;
- бак автотрансформатора.
Автотрансформатор - это специализированный трансформатор. Его конструкция предусматривает соединение первичной и вторичной обмотки напрямую. Преимуществом автотрансформатора перед классическим вариантом является более высокий КПД.
Магнитопровод в силовом масляном трехфазном трехобмоточном автотрансформаторе - однорамный трехстержневой. Прессовка ярм осуществляется стальными полубандажами, а стержней бандажами из стеклотары. Обмотки выполнены из меди. Для их устойчивости к короткому замыканию применяется транспонированный провод.
Потери холостого хода снижены за счёт качественной изоляции нового типа.
Охлаждение - масляное принудительное. Тип охлаждения - ДЦ. Процесс охлаждения происходит в результате принудительной циркуляции масла через навесные внешние воздушные охладители.
Трансформатор АОДЦТН-417000/750/500-У1 - наружного способа установки, изготавливаются в климатическом исполнении ХЛ1 или УХЛ1.
Трансформатор комплектуется измерительной контрольно-сигнальной аппаратурой, встроенными трансформаторами тока. По требованию заказчика может поставляться трансформаторное масло для доливки и технологических нужд. Имеет гарантию производителя.
Возможна доставка до объекта.
Дополнительная информация и приём заказа по тел. +7 (495) 665 53 12.
