Траверсы ТМ


Траверсы ТМ — это металлические конструкции, которые обеспечивают надёжное и безопасное крепление высоковольтных проводов на опорах. Современные траверсы позволяют исключить вероятность замыкания, создают достаточную изоляцию проводов.

ЛЭПРФ изготавливает траверсы из углеродистой стали с последующей обработкой против коррозии. Траверсы отличаются габаритными размерами, несущей способностью и типом крепёжных элементов. Самыми ходовыми являются следующие:

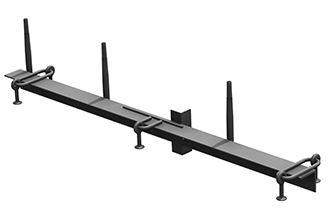

ТМ1 применяются для одинарного крепления проводов на промежуточной опоре. Траверса имеет штыри для крепления изоляторов и хомут для крепления к стойке.
ТМ3 используется для двойного крепления проводов на промежуточной опоре.
ТМ6 служит для закрепления проводов на анкерно-угловых опорах. На траверсе закреплены четыре петли, снаряжённые серьгами, имеются штыри под изоляторы.

Наименование	Чертеж	Вес кг.
Траверса ТМ-1	3.407.1-143.8.1	17,2
Траверса ТМ-2	3.407.1-143.8.2	10,9
Траверса ТМ-3	3.407.1-143.8.3	21
Траверса ТМ-4	3.407.1-143.8.4	14,2
Траверса ТМ-5	3.407.1-143.8.5	17,3
Траверса ТМ-6	3.407.1-143.8.6	23
Траверса ТМ-7	3.407.1-143.8.7	25,5
Траверса ТМ-8	3.407.1-143.8.8	26
Траверса ТМ-9	3.407.1-143.8.9	10,4
Траверса ТМ-10	3.407.1-143.8.10	12
Траверса ТМ-11	3.407.1-143.8.11	25
Траверса ТМ-12	3.407.1-143.8.12	33,4
Траверса ТМ-13	3.407.1-143.8.13	32,6
Траверса ТМ-14	3.407.1-143.8.14	26,3
Траверса ТМ-15	3.407.1-143.8.15	18,5
Траверса ТМ-16	3.407.1-143.8.16	18,3
Траверса ТМ-17	3.407.1-143.8.17	23,6
Траверса ТМ-18	3.407.1-143.8.18	16,8
Траверса ТМ-19	3.407.1-143.8.12	38
Траверса ТМ-20	3.407.1-143.8.19	45
Траверса ТМ-21	3.407.1-143.8.20	24,5
Траверса ТМ-22	3.407.1-143.8.21	40,8
Траверса ТМ-23	3.407.1-143.8.21	34,9
Траверса ТМ-24	3.407.1-143.8.1	18,6
Траверса ТМ-30	3.407.1-143.8.70	38,1
Траверса ТМ-31	3.407.1-143.8.22	30,2
Траверса ТМ-51	27,0002-16	22,3
Траверса ТМ-51	11.0463-1 02.10	12,3
Траверса ТМ-52	27,0002-17	33,4
Траверса ТМ-52	11.0463-1 02.10	13,7
Траверса ТМ-53	27,0002-18	18,8
Траверса ТМ-53	11.0463-1 04.10	2,86
Траверса ТМ-54	27,0002-19	6,7
Траверса ТМ-55	27,0002-20	3,9
Траверса ТМ-56	27,0002-21	34
Траверса ТМ-57	27,0002-22	10,55
Траверса ТМ-58	27,0002-23	5
Траверса ТМ-59	27,0002-24	21,8
Траверса ТМ-59	11.0463-1 04.20	3,8
Траверса ТМ-60	27,0002-25	17,5
Траверса ТМ-60	11.0463-1 04.20	4,7
Траверса ТМ-60	Л56-97 04.03	4,7
Траверса ТМ-60a	Л56-97	4,8
Траверса ТМ-61	27,0002-26	9,85
Траверса ТМ-62	27,0002-27	13
Траверса ТМ-63	27,0002-28	22,3
Траверса ТМ-64	27,0002-29	30
Траверса ТМ-65	27,0002-30	18,8
Траверса ТМ-66	27,0002-31	6,7
Траверса ТМ-66	Л56-97 01.02	12,4
Траверса ТМ-67	27,0002-32	3,9
Траверса ТМ-68	27,0002-33	33
Траверса ТМ-68	Л57-97.01.01	13,5
Траверса ТМ-69	27,0002-34	10,55
Траверса ТМ-70	27,0002-35	5
Траверса ТМ-71	27,0002-36	21,8
Траверса ТМ-71A	Л57-97.06.07	16,2
Траверса ТМ-71Б	Л57-97.06.07	16,2
Траверса ТМ-72	27,0002-37	17,5
Траверса ТМ-72A	Л57-97.04.02	13
Траверса ТМ-72Б	Л57-97.04.02	13
Траверса ТМ-73	27,0002-38	9,85
Траверса ТМ-73	Л56-97.04.02	19,7
Траверса ТМ-73A	Л57-97.09.01	5,1
Траверса ТМ-74A	Л57-97.09.01	7,5
Траверса ТМ-77	21.0050 10.02	17,31
Траверса ТМ-78	20.0027 23.02	4,7
Траверса ТМ-78A	20.0027 23.02	4,7
Траверса ТМ-78Б	20.0027 09.02	6,56
Траверса ТМ-80	21.0050 10.03	2,34
Траверса ТМ-80A	20.0027 19.02	3,7
Траверса ТМ-80Б	20.0027 11.03	2,74
Траверса ТМ-81	20.0027 19.03	3,5
Траверса ТМ-83	20.0027 19.01	23,44
Траверса ТМ-83A	20.0027 19.02	2,85
Траверса ТМ-85	20.0027 15.01	5,7
Траверса ТМ-85A	20.0027 15.02	5,7
Траверса ТМ-86	20.0027 23.01	16,62
Траверса ТМ-101	23,0067-20	5,3
Траверса ТМ-101	26,0004-12	17,1
Траверса ТМ-102	26,0004-13	24,8
Траверса ТМ-103	26,0004-14	36,8
Траверса ТМ-104	26,0004-15	8,3
Траверса ТМ-105	26,0004-16	35,8
Траверса ТМ-106	26,0004-17	13,5
Траверса ТМ-107	26,0004-18	25,6
Траверса ТМ-108	26,0004-19	35,8
Траверса ТМ-109	26,0004-20	23,4
Траверса ТМ-110	26,0004-21	36,3
Траверса ТМ-111	26.0004-22	31,9

Щелкните на траверсу, для перехода
