Тир опоры |
Н,мм |
h,мм |
D1,мм |
D2, мм |
D0,мм |
Масса кг |
Обозначение |
Тип опоры |
|
ОС-0,4-9,0тлск |
9000 |
2000 |
168 |
219 |
- |
631 |
ЖРФИ.301317.031 |
ОП-400-9,0вк |
|
ОС-0,8-9,0тлск |
9000 |
2000 |
219 |
273 |
- |
812 |
ЖРФИ.301317.033 |
ОП-800-9.0вк |
|
ОС-1,0-9,0тлск |
9000 |
2000 |
219 |
325 |
- |
1011 |
ЖРФИ.301317.035 |
ОП-1000-9,0вк |
|
ОС-1,5-9,0тлск |
9000 |
2000 |
273 |
325 (9) |
- |
1047 |
ЖРФИ.301317.025 |
ОП-1500-9,0вк |
|
ОС-1,0-9,0тлск |
9000 |
2000 |
219 |
273 |
168 |
1220 |
- |
- |
|
ОС-1,1-9,0тлск |
9000 |
2000 |
219 |
273 |
194 |
1241 |
- |
- |
|
ОС-2,1-9,0тлск |
9000 |
2000 |
273 |
325 |
219 |
1590 |
- |
- |
|
ОС-1,0-11,0тлск |
11000 |
2500 |
273 |
325 |
- |
1321 |
ЖРФИ.301317.024 |
ОП-1000-11,0вк |
|
ОС-1,0-13,0тлск |
13000 |
2500 |
273 |
325 |
- |
1506 |
ЖРФИ.301317.036 |
ОП-1000-13,0вк |
Маркировка опоры: ОС-Х1-Х2
ОС – опора силовая
Х1 – Максимальная статическая нагрузка в верхней точки (тонн)
Х2 - рабочая высота опоры (надземная часть)

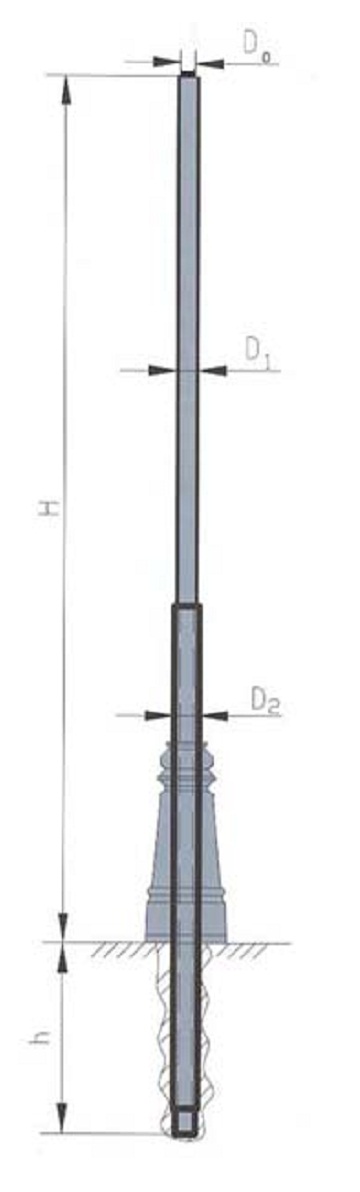

Для построения надежной и качественной осветительной сети, обладающей высоким запасом прочности, используют телескопические опоры освещения. Особенностью данных конструкций является то, что она собирается из нескольких труб разного диаметра. В металлическую трубу самого широкого диаметра (D2) вставляется труба диаметром поменьше (D1) и выходит в нижней части через фланцевое соединение.
В некоторых ситуациях, к опорам освещения предъявляют повышенные требования по прочности. В этом случае используются конструкции получившие название «двойные телескопы» (Подобные требования по безопасности и прочности предъявляют практически все филиалы ГУП «МосгортрансНИИпроект»). Особенности конструкции: труба диаметром D0 проходит через всю длину трубы диаметром D1, после чего эта пара труб проходит по всей длине самой широкой и короткой трубы диаметром D3, после чего выходит через нижний соединительный фланец. Такая телескопическая опора освещения обладает колоссальным запасом прочности и надежности.
Подвод электроэнергии для осветительных приборов в телескопической опоре может осуществляться двумя способами – подземным и воздушным. В случае подземного подвода электропитания, в нижней части опоры делается дополнительный лючок, сквозь который и осуществляется ввод кабеля в конструкцию. Для обслуживания и монтажа проводов в верхней части опоры имеется дополнительный лючок.
Также, конструкция телескопической опоры освещения подразумевает наружный подвод кабеля питания. В этом случае обязательно должен быть установлен защитный цоколь (Внимание! Данная деталь в комплект поставки телескопической опоры не входит. Поставка цоколя оговаривается отдельно).
Устанавливается телескопическая опора освещения (как обычная, так и «двойной телескоп») в грунтовый котлован. Рекомендуемая глубина котлована составляет от 2 до 2,5 метров. После того как опора установлена и отцентрована, котлован заливается бетоном. Данный метод установки обеспечивает устойчивое положение опоры во время её эксплуатации.
Кроме имеющихся моделей в нашем ассортименте, мы готовы пойти навстречу своим клиентам и изготовить телескопические опоры освещения по специальным (индивидуальным) проектам. Обращайтесь, поможем!
