Составные фундаменты под опоры ЛЭП

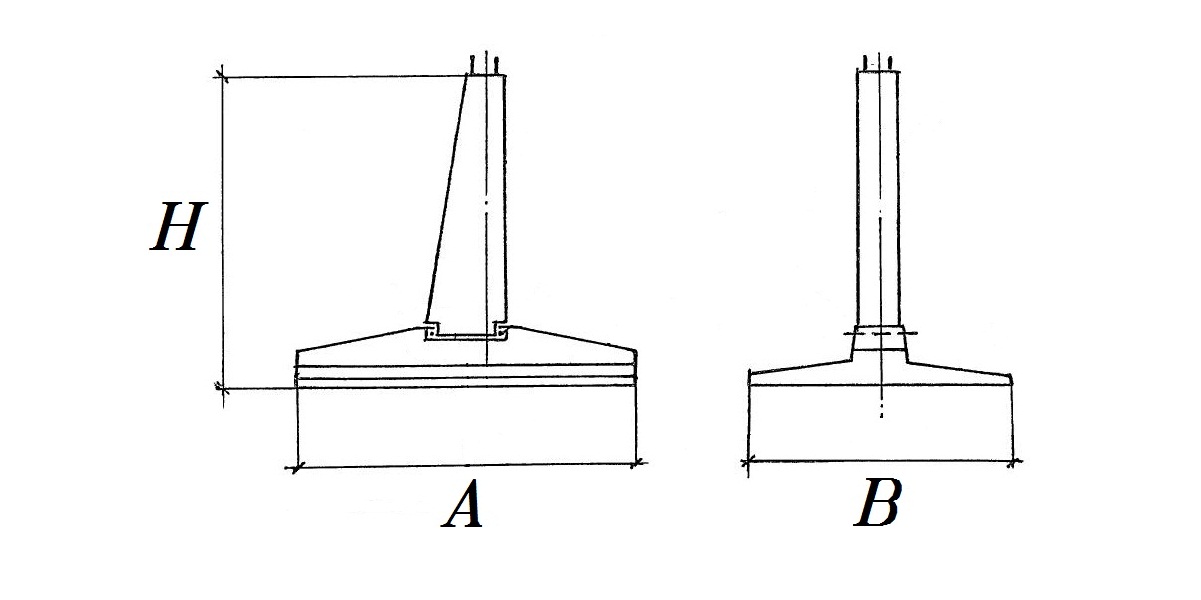

Марка фундамента	Нормативно-техническая документация	Размеры, мм			Объем ед. м³	Масса ед. тн	Морозо стойкость	Водo непрони цаемость	Класс бетона
Марка фундамента	Нормативно-техническая документация	B	A	H	Объем ед. м³	Масса ед. тн	Морозо стойкость	Водo непрони цаемость	Класс бетона
Ф1,5*1-2	серия 3.407.1-144 выпуск 1	1500	1000	2700	0,67	1,68	F150 - 200	W4-8	B30
Ф1,5*1,5-2	серия 3.407.1-144 выпуск 1	1500	1500	2700	0,79	1,98	F150 - 200	W4-8	B30
Ф1,5*2,2-2	серия 3.407.1-144 выпуск 1	1500	2200	2700	0,96	2,4	F150 - 200	W4-8	B30
Ф2*1,6-А	серия 3.407.1-144 выпуск 1	2000	1600	3200	1,31	3,28	F150 - 200	W4-8	B30
Ф2*2,1-2	серия 3.407.1-144 выпуск 1	2000	2100	3200	1,49	3,73	F150 - 200	W4-8	B30
Ф2*2,1-4	серия 3.407.1-144 выпуск 1	2000	2100	3200	1,49	3,73	F150 - 200	W4-8	B30
Ф2*2,3-А	серия 3.407.1-144 выпуск 1	2000	2300	3200	1,61	4,03	F150 - 200	W4-8	B30
Ф2*2,3-А-350	серия 3.407.1-144 выпуск 1	2000	2300	3200	1,61	4,03	F150 - 200	W4-8	B30
Ф2*2,3-А5	серия 3.407.1-144 выпуск 1	2000	2300	3200	1,61	4,03	F150 - 200	W4-8	B30
Ф2*2,8-2	серия 3.407.1-144 выпуск 1	2000	2800	3200	1,7	4,25	F150 - 200	W4-8	B30
Ф2*2,8-4	серия 3.407.1-144 выпуск 1	2000	2800	3200	1,7	4,25	F150 - 200	W4-8	B30
Ф2*3,0-А	серия 3.407.1-144 выпуск 1	2000	3000	3200	1,86	4,65	F150 - 200	W4-8	B30
Ф2*3,0-А-350	серия 3.407.1-144 выпуск 1	2000	3000	3200	1,86	4,65	F150 - 200	W4-8	B30
Ф2*3,5-4	серия 3.407.1-144 выпуск 1	2000	3500	3200	2,02	5,05	F150 - 200	W4-8	B30
Ф2*3,6-А	серия 3.407.1-144 выпуск 1	2000	3600	3200	2,08	5,2	F150 - 200	W4-8	B30
Ф2*3,6-А-350	серия 3.407.1-144 выпуск 1	2000	3600	3200	2,08	5,2	F150 - 200	W4-8	B30
Ф2*3,6-А5	серия 3.407.1-144 выпуск 1	2700	2700	3200	2,08	5,2	F150 - 200	W4-8	B30
ФП2*3,5-2	серия 3.407.1-144 выпуск 1	2000	3500	5100	2,47	6,18	F150 - 200	W4-8	B30
ФП2*3,5-4	серия 3.407.1-144 выпуск 1	2000	3500	5100	2,47	6,18	F150 - 200	W4-8	B30
Ф2,7*3,5-4	серия 3.407.1-144 выпуск 1	2700	3500	3200	2,64	5,02	F150 - 200	W4-8	B30
Ф2,7*3,5-А	серия 3.407.1-144 выпуск 1	2700	3500	3200	2,74	6,85	F150 - 200	W4-8	B30
Ф2,7*3,5-А5	серия 3.407.1-144 выпуск 1	2700	3500	3200	2,74	6,85	F150 - 200	W4-8	B30
Ф2,7*4,5-4	серия 3.407.1-144 выпуск 1	2700	4500	3200	3,16	7,9	F150 - 200	W4-8	B30
Ф2,7*4,5-А	серия 3.407.1-144 выпуск 1	2700	4500	3200	3,24	8,1	F150 - 200	W4-8	B30
Ф2,7*4,5-А-350	серия 3.407.1-144 выпуск 1	2700	4500	3200	3,24	8,1	F150 - 200	W4-8	B30
Ф2,7*4,5-А5	серия 3.407.1-144 выпуск 1	2700	4500	3200	3,24	8,1	F150 - 200	W4-8	B30
ФП2,7*2,7-А	серия 3.407.1-144 выпуск 1	2700	2700	5200	2,76	6,9	F150 - 200	W4-8	B30
ФП2,7*2,7-А-350	серия 3.407.1-144 выпуск 1	2700	2700	5200	2,76	6,9	F150 - 200	W4-8	B30
ФП2,7*2,7-А5	серия 3.407.1-144 выпуск 1	2700	2700	5200	2,76	6,9	F150 - 200	W4-8	B30
ФП2,7*4,2-А	серия 3.407.1-144 выпуск 1	2700	4200	5200	3,52	8,8	F150 - 200	W4-8	B30
ФП2,7*4,2-А-350	серия 3.407.1-144 выпуск 1	2700	4200	5200	3,52	8,8	F150 - 200	W4-8	B30
ФП2,7*4,2-А5	серия 3.407.1-144 выпуск 1	2700	4200	5200	3,52	8,8	F150 - 200	W4-8	B30

Маркировка фундамента серии 3.407-144 расшифровывается:

Ф – фундамент;
П – повышенный (данные модели комплектуются удлиненными стойками и применяются для установки на специфических участках и сложных грунтах);
B * A – размеры опорной плиты фундамента;
2, 4, А, А5, А-350 – тип оголовка фундамента.

Железобетонные фундаменты серии 3.407.1-144 представляют собой составные конструкции, которые собираются из стоек и плит, изготавливаемых и транспортируемых раздельно. Процесс сборки осуществляется на месте установки фундамента. В рамках серии ЖБИ 3.407.1-144 было разработано 19 видов фундаментов под опоры анкерно-углового типа и 12 видов фундаментов под опоры промежуточного типа. Данные конструкции собираются из 17 марок стоек и 19 марок плит. Такое разнообразие видов фундаментов позволяет подобрать конструкцию, обладающую необходимыми несущими способностями, для любого типа грунта и опоры.

Фундаменты серии 3.407.1-144 были разработаны для замены фундаментов серии 3.407-115. Применяются данные конструкции для закрепления опор, при прокладке ЛЭП номиналом 35-500кВ.

Для закрепления средне и легконагруженных промежуточных опор ЛЭП номиналом 35-330кВ используются фундаменты, в названии которых (последний индекс) стоит цифра «2» (для крепления фундамента и опоры используются 2 стальных болта). Для сильнонагруженных опор промежуточного типа, устанавливаемых при строительстве ЛЭП номиналом 35-500кВ, используются фундаменты с индексом «4» (для крепления фундамента и опоры используются 4 стальных болта). Для установки анкерно-угловых опор ЛЭП номиналом 35-330 кВ, используются фундаменты с индексом «А» (для крепления которых используются 4 стальных болта). Для установки двухцепных анкерно-угловых опор ЛЭП номиналом 330кВ используются фундаменты с индексом «А-350» (для крепления данных фундаментов с опорой применяются 4 стальных болта с увеличенной до 350мм базой). Фундаменты с индексом «А5» используются для закрепления в грунте анкерно-угловых опор ЛЭП номиналом 500кВ (для крепления используются 4 стальных болта).

Таблица замены подножников серии 3.407-115 на составные подножники серии 3.407.1-144
Типы фундаментов		Напряжение линии и цепность, при которых возможна прямая замена без выполнения расчета
По серии 3.407-115	По серии 3.407.1-144
Ф1-2	Ф1,5*1-2	ВЛ 35-330 кВ
Ф2-2	Ф1,5*1,5-2
Ф3-2	Ф1,5*2,2-2
Ф4-2	Ф2*2,1-2
Ф5-2	Ф2*2,8-2
ФП6-2	ФП2*3,5-2
Ф4-4	Ф2*2,1-4	ВЛ 35-330 кВ
Ф5-4	Ф2*2,8-4
Ф6-4	Ф2*3,5-4
ФП6-4	ФП2*3,5-4
ФС1-4	Ф2,7*3,5-4
ФС2-4	Ф2,7*4,5-4
Ф1-А	Ф2*1,6-А	ВЛ 35 кВ одноцепные и двухцепные ВЛ 110 кВ одноцепные
Ф2-А	Ф2*1,6-А
Ф3-А	Ф2*2,3-А
Ф4-А	Ф2*3,0-А	ВЛ 220 кВ одноцепные ВЛ 330 кВ одноцепные
Ф5-А*	Ф2*3,6-А
ФП5-А*	ФП2,7*3,7-А
ФС1-А*	Ф2,7*4,5-А
ФС2-А*	ФП2,7*4,2-А
Ф3-А-350	Ф2*2,3-А-350	ВЛ 330 кВ двухцепные
Ф4-А-350	Ф2*3,0-А-350
Ф5-А-350	Ф2*3,6-А-350
ФП5-А-350	ФП2,7*2,7-А-350
Ф3-А5*	Ф2*2,3-А5	500 кВ
Ф5-А5*	Ф2*3,6-А5
ФП5-А5*	ФП2,7*2,7-А5
ФС1-А5с*	Ф2,7*3,5-А5
ФС2-А5с*	Ф2,7*4,5-А5
ФС1-А5н*	Ф2,7*4,5-А5
ФС2-А5н*	ФП2,7*4,2-А5

Замечания:

1. В случае возникновения необходимости в отступлении от вариантов, предложенных в таблице, допускается замена фундаментов на основании расчетов. Соответствующие указания приведены в проекте 3.407.1-144 выпуск 0 (в этом случае проверяется прочность и несущая способность фундамента при воздействии на него горизонтальных нагрузок). В этих случаях, замена согласуется с генпроектировщиком, либо Северо-Западным отделение института Энергосетьпроект.

2. Отмеченные «*» фундаменты, обладают эквивалентными по области применения модификациями. Для данных моделей, произведенная в таблице замена – правомочна.
